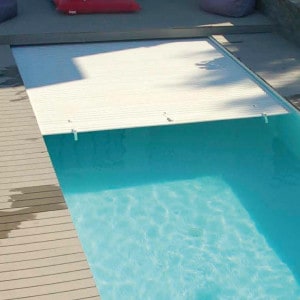

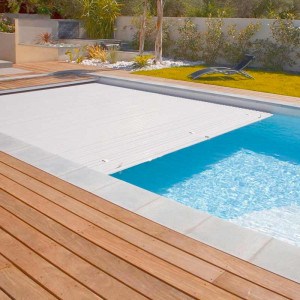

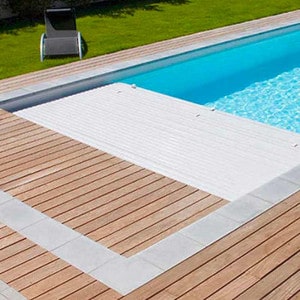

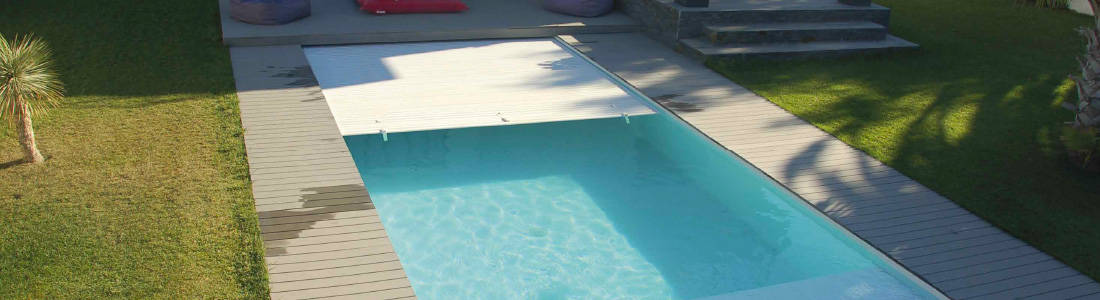

Volet piscine immergé automatique Roussillon
Volet électrique immergé
Lames PVC ou option Polycarbonate
Conforme à la norme NF P 90-308(*)
Pour piscines jusqu'à 11m x 17m
3 motorisations possibles avec fins de course
Options contrôle à distance par smartphone et gestion électrolyse au sel
Fabrication Française
(*sous réserve de la stricte mise en œuvre selon les préconisations du fabricant.)
DESCRIPTION
Comment protéger efficacement et esthétiquement ma piscine ?
Une très bonne réponse à cette question est fournie par le groupe Fluidra, le volet automatique immergé pour piscine Roussillon.
Véritable "couteau Suisse" des volets immergés, le volet Roussillon propose de multiples déclinaisons permettant de couvrir de nombreuses piscines jusqu'à 11m x 17m.
Ce volet sécurise efficacement la piscine car lorsqu'il est fermé il forme un véritable "bouclier" qui empêche la chute des enfants, adultes et animaux dans le bassin conformément à la norme NF P 90-308.
Mais plus encore, il protège l'eau des pollutions extérieures, il maintient la température de l'eau et réduit son évaporation par son action de couverture thermique.
Les nombreux choix de coloris et de matières permettent une intégration parfaite dans le bassin en préservant l'esthétique de votre piscine.
Nous sommes fiers de collaborer depuis de très nombreuses années avec Fluidra, nous maitrisons parfaitement leur gamme de volets Roussillon que nous vous proposons en kit à poser vous-même ou alors posé directement par le fabricant !
Fabriqué sur mesure en France, nous souhaitons équiper un maximum de piscines avec les volets automatiques immergés Roussillon, c'est pourquoi nous vous les proposons à des tarifs particulièrement attractifs.
Comment fonctionne un volet immergé Roussillon ?
La réponse est presque dans la question !
En effet, le volet immergé pour piscine est constitué d'une axe motorisé immergé sur lequel s'enroule ou se déroule le tablier.
Le volet enroulé sur son axe doit être positionné en bout de bassin, il va occuper un volume proportionnel à la longueur de la piscine.
L'axe immergé doit être séparé du bassin soit par une cloison bâtie ou par une cloison amovible créant ainsi une fosse dédiée au volet.
Un caillebotis hors d'eau surplombe la fosse occupée par l'axe volet enroulé, il est composé de modules amovibles qui reposent entre l'arase de la piscine et une poutrelle.
Un contacteur à clé permet l'ouverture et la fermeture du volet sans effort, l'option Cover Connnect permet ces opérations directement depuis votre smartphone.
Pour être conforme à la norme de sécurité NF P 90-308 concernant la protection de la piscine, un dispositif de sangles de sécurité permet de "verrouiller" le tablier fermé.
Quel modèle de volet immergé Roussillon pour ma piscine ?
Pour être compatible avec un volet automatique immergé, la forme de votre piscine doit permettre son déploiement.
Ci-dessous les formes compatibles, si celle de votre piscine n'y figure pas merci de nous contacter pour valider ou non la faisabilité d'un volet immergé.
Le volet roulant Subwater est principalement compatible avec les piscines de formes rectangulaires et avec escalier en bout de bassin si vous en avez un (voir formes compatibles ci-dessous).
Piscine rectangulaire.
Piscine avec 1 coté en forme de demi-lune.
Piscine en forme de trapèze.
Piscine rectangulaire avec pans coupés.
Piscine rectangulaire avec escalier centré sur la largeur.
Piscine rectangulaire avec escalier excentré sur la droite.
Piscine rectangulaire avec escalier excentré sur la gauche.
Piscine rectangulaire avec escalier excentré sur longueur gauche.
Piscine rectangulaire avec escalier excentré sur longueur droite.
Piscine rectangulaire avec escalier roman centré sur la largeur.
Piscine rectangulaire avec escalier roman excentré sur la droite.
Piscine rectangulaire avec escalier roman excentré sur la gauche.
Les multiples combinaisons que propose le volet immergé Roussillon le rend compatible avec de très nombreuses piscines quelles que soient leurs techniques de construction (maçonnerie, coque polyester, kit panneaux acier ou résine, blocs polystyrène...) en constructions neuves ou en rénovations.
C'est pourquoi il se décline en trois motorisations :
Attention, la largeur minimum possible de la piscine est 2m pour respecter la norme de sécurité NF P 90-308.
Motorisation
3 types de motorisations sont disponibles
Volet immergé moteur dans l'axe.
volet piscine immergé moteur coffre à sec.
volet piscine immergé moteur fil d'eau.
- Motorisation immergée dans l'axe pour piscines neuves et particulièrement adaptée aux rénovations, dimensions piscines maximum 8m x 12m.
Le moteur de traction est situé l'intérieur de l'axe il est spécifiquement fabriqué pour être immergé tous ses composants sont parfaitement étanchéifiés.
L'axe est supporté par deux flasques qui peuvent être scellées sur la paroi de la piscine (très pratique en rénovation car il ne faut pas desceller les margelles) ou scellées sur l'arase. Cette version est compatible avec toutes les techniques de construction et d'étanchéité, elle est très facile et rapide à mettre en place.
- Motorisation en coffre sec pour les constructions neuves, dimensions piscines maximum 11m x 17m.
Le moteur de traction de l'axe du volet est situé à l'extérieur de la piscine dans un coffre dédié qu'il faudra bâtir.
Une traversée de paroi étanche doit être scellé dans la structure de la piscine, elle permet de raccorder l'axe du volet au moteur.
Sur le côté opposé à la traversée de paroi et parfaitement aligné avec celle-ci, il faut poser un pré scellement pallier qui supportera l'axe du côté opposé au moteur.
La traversée de paroi et le pré-scellement existent pour les piscines en maçonnerie ou parois minces, compatibles avec tous types d'étanchéités (liner, PVC armé, carrelage, enduit...).
Cette version nécessite une très grande précision dans le positionnement des pièces à sceller et la réalisation du coffre sec sur mesure.
- Motorisation au fil de l'eau pour constructions neuves et rénovations, dimensions piscines maximum 6m x 12m.
Le principe d'installation est identique à la version motorisation immergée mais ici le moteur d'entrainement de l'axe est fixé hors d'eau sur une des flasques.
La liaison moteur/axe se fait par pignonnerie en résine.
Coffret électrique
L'alimentation électrique de la motorisation du volet immergé Roussillon est en basse tension 24v grâce à un coffret électrique dédié.
Ce coffret s'installe généralement dans le local technique de la piscine, il faut prévoir un câble basse tension entre le coffret et le moteur du volet.
Pour les construction neuves il faut prévoir une gaine pour passer le câble
Pour les rénovations une petite tranchée pourra être nécessaire pour le passage de la gaine.
Le contacteur à clé pour l'ouverture/fermeture du volet doit être raccordé au coffret par un câble électrique suivant les mêmes recommandations que le câble d'alimentation du moteur.
Pour être conforme à la norme de sécurité NF P 90-308 son positionnement doit permettre la vue sur la piscine lors des manoeuvres d'ouvertures/fermetures.
Si votre piscine est équipée d'un électrolyseur au sel, le coffret électrique du volet roulant immergé Roussillon est équipé d'un contacteur permettant la réduction de production de chlore lorsque le volet est fermé.
En option, il est possible de rajouter un boitier permettant le fonctionnement du volet grâce à votre smartphone.
Attention, il est impératif d'installer un "pool terre" sur le circuit hydraulique de votre piscine.
Attention, le raccordement électrique du coffret au secteur 220v doit être conforme à la norme électrique C 15-100.
Lames
Il y a plusieurs choix possibles pour les lames constituant le tablier.
- Lames en PVC opaque :
Les lames opaques maintiennent la température de l'eau, limitent l'évaporation et empêchent le passage de la lumière (propice au développement d'algues).
Elles sont creuses-alvéolées en PVC anti-tâches, anti-UV, avec bouchons soudés aux deux extrémités.
Largeur des lames 71mm épaisseur, 17mm.
Coloris, Blanc, sable, gris, gris médium.
- Lames solaires en polycarbonate :
Les lames solaires permettent le chauffage de l'eau, elles maintiennent la température de l'eau, elles limitent l'évaporation et empêchent le passage de la lumière grâce à leur sous face noire.
Elles sont creuses-alvéolées en polycarbonate, avec un traitement anti-UV sur le dessus de la lame, avec bouchons soudés aux deux extrémités.
Les lames en polycarbonate sont huit fois plus résistantes aux chocs que les lames PVC.
Si la forme de votre piscine comporte des "arrondis" il y a deux types de finitions possibles pour les bouchons des lames PVC ou polycarbonate.
- Finition en équerre.
- Finition en forme.
Fosse du volet
Pour les constructions neuves nous recommandons fortement la mise en place au minimum d’une bonde de fond dans la fosse du volet, deux pour les grandes largeurs.
Si la cloison de séparation entre la fosse du volet et la piscine n’est pas bâtie, il est possible d’installer une cloison amovible constituée de lames en PVC renforcées de barres en inox, fixée sur deux glissières.
Trois hauteurs de cloisons sont possibles en fonction de votre type de fond : 900mm, 1200mm et 1500mm.
Coloris possibles pour la cloison, blanc, sable et gris médium.
Les glissières sont en aluminium et peuvent être fixées sur la paroi ou sous le sabot support de poutrelle (idéal pour revêtements liner, PVC armé et pour les rénovations).

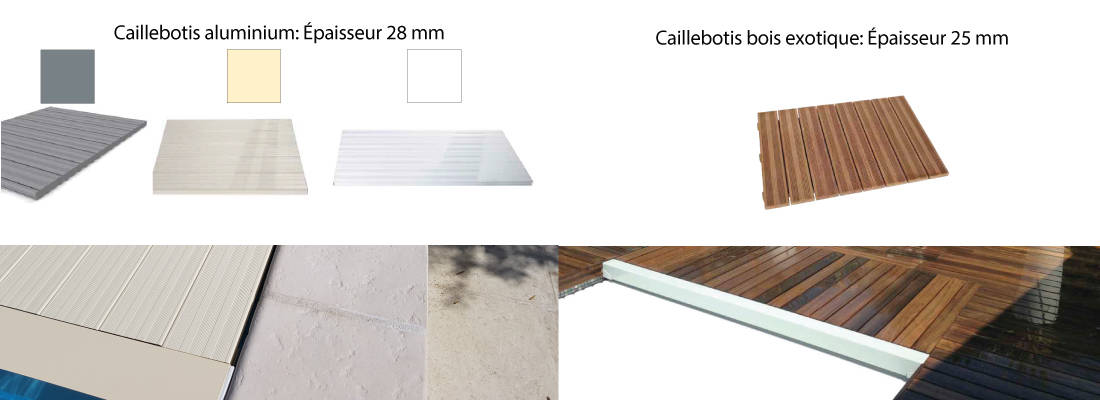

Caillebotis
Le caillebotis peut reposer sur l'arase de la piscine et sur un poutrelle.
Pour les constructions neuves il faut laisser 50mm d'arase avant les margelles.
Pour les rénovations il faut déposer ou découper les margelles pour libérer cet espace de 50mm.
Si vous ne souhaitez pas faire reposer le caillebotis sur l'arase, il est possible de fixer une équerre inox qui servira de support.
Le caillebotis est composé de modules standards de 700mm x 1000mm ou 950mm x 1000mm, il peuvent également être réalisés sur mesure.
Les modules sont soit en aluminium avec trois coloris possibles, blanc, sable, gris, soit en bois exotique imputrescible.

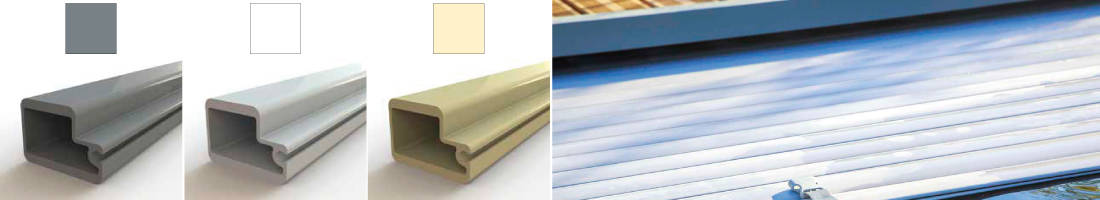

Poutrelle
La poutrelle est en aluminium proposée en trois coloris, blanc, sable, gris médium.
Deux sections sont possibles (100mm x 70mm ou 100mm x 110mm) en fonction de la finition que vous souhaitez par rapport aux margelles/plages périphériques et de la largeur de la piscine.
La poutrelle repose sur deux sabots qui peuvent être posés en façade ou sous margelles.
Une version réglable permet d'ajuster précisément la hauteur de la poutrelle pour une finition parfaite entre caillebotis et plages piscine.
Pour les grandes largeurs de piscine, un support anti-flexion de la poutrelle est nécessaire, il se fixe soit en façade soit sur arase (nous consulter pour le choix de ce support).
Système de sécurité
Pour être conforme à la norme de sécurité NF P 90-308, le tablier du volet doit être équipé d'un système de sécurité permettant de le "verrouiller" lorsqu'il est fermé.
Le nombre de systèmes de sécurité est déterminé par la largeur du bassin.
Il existe trois systèmes de sécurité possibles pour le volet Roussillon.
- Système Boucle avec sangle en tissu, modèle le plus économique à installer en façade ou sur arase.
- Système en ABS à fixer sur paroi ou arase.
- Système en inox 316L électro-poli, très discret et esthétique avec coloris de sangles assorties aux lames du tablier, fixation sur paroi ou arase.
En résumé, le volet pour piscine automatique immergé Roussillon est personnalisable et adaptable pour de nombreuses piscines.
Quelles que soient les contraintes techniques et (ou) esthétiques il est possible de trouver une configuration permettant son installation dans votre piscine.
Notre équipe est à votre disposition pour vous aider à trouver la configuration et le volet pour piscine correspondant à vos besoins et attentes.
CARACTÉRISTIQUES
Moteur en fosse sèche | Moteur dans l'axe | Moteur fil d'eau | |
Dimensions maximum intérieur piscine | 11m x 17m | 8m x 12m | 6m x 12m |
Option moteur débrayable | Oui | Non | Non |
Gestion fins de courses | Oui | Oui | Oui |
Asservissement électrolyseur | Oui | Oui | Oui |
Pièces à sceller | Traversés de paroi | Aucune | Aucune |
Lames PVC opaques : largeur 71mm, épaisseur 17mm | 4 coloris : Blanc, sable, gris, gris médium Finition équerre Option : Finition en forme |
||
Lames solaires polycarbonate bi colores : 71mm, épaisseur 17mm | 3 coloris : Gris métallisé/noir, bleu translucide/noir, transparent/noir Finition équerre Option : Finition en forme |
||
Cloison PVC renforcée barre inox | 3 coloris : Blanc, sable, gris médium 3 hauteurs : 900mm, 1200mm, 1500mm 2 Fixations : Sur paroi, sous boitier poutrelle |
||
Poutrelle en aluminium laqué | 3 coloris : Blanc, sable, gris médium 2 hauteurs : 70mm, 110mm |
||
Caillebotis aluminium épaisseur 28mm | 3 coloris : Blanc, sable, gris médium | ||
Caillebotis bois exotique épaisseur 25 mm | Bois naturel | ||
3 systèmes de sécurité possibles | Boucle avec sangle tissu ABS Inox |
||
Option coffret communiquant avec smartphone | Oui |
Encombrement de l'axe et du tablier enroulé (autres dimensions nous consulter)
Longueur piscine y compris escalier | Diamètre axe + volet enroulé |
5m | 400mm |
6m | 430mm |
7m | 460mm |
8m | 480mm |
9m | 510mm |
10m | 530mm |
11m | 550mm |
12m | 580mm |
13m | 600mm |
14m | 620mm |
15m | 640mm |
ÉCONOMIES ET ÉCOLOGIE
L'installation d'un volet automatique immergé Roussillon sur votre piscine va vous faire faire d'importantes économies de produits de traitement, d'eau et d'énergie.
Lorsqu'il est fermé, le volet protège la piscine des pollutions extérieures réduisant ainsi les fréquences d'entretien mais également la consommation de produits de traitement.
De plus, l'écran opaque formé par le volet empêche la photosynthèse propice aux développement des algues, réduisant significativement votre consommation de produits anti-algues.
La meilleure qualité de l'eau de la piscine permet de réduire les fréquences de lavage du filtre vous faisant faire des économies sur votre consommation d'eau.
Consommation d'eau encore plus réduite car l'isolation obtenue par le volet limite fortement son évaporation.
Si vous chauffez votre piscine, la présence du volet vous fera faire des économies d'énergie car il maintient à minima la température de l'eau, mais bien plus encore si vous choisissez les lames solaires en polycarbonate vous profiterez d'une abondante source d'énergie gratuite pour le chauffage de l'eau.
Les importantes économies réalisées se traduisent par une réduction significative de votre consommation avec un impact immédiat sur votre empreinte environnementale.
Et ce n'est pas tout car tous les éléments composant le volet roulant immergé Roussillon sont fiables et durables, vous pourrez en profiter très longtemps.
En cas de panne il est facilement réparable et en fin de vie la quasi totalité de ses composants sont recyclables (aluminium, inox, PVC...).
Économies et écologies sont donc compatibles avec la mise en place d'un volet immergé Roussillon sur votre piscine.
Nos équipes particulièrement sensibilisées à un usage écoresponsable des piscines est à votre service pour étudier une solution sur mesure pour votre projet de couverture automatique immergée.
VIDEO
Découvrez en vidéo comment est fabriqué le Volet piscine immergé automatique Roussillon dans le site de production Français de Fluidra industry
GARANTIES
5 ans de garantie pour le moteur et le coffret du modèle Moteur en fosse sèche.
4 ans de garantie pour les moteur et coffrets des modèles Moteur dans l'axe et Moteur fil d'eau.
3 ans de garantie pour les lames PVC et polycarbonate.
2 ans de garantie pour tous les autres composants.
Attention les garanties ne s'appliquent que dans le strict respect des conditions d'installation et d'utilisation imposées par le fabricant.
La lecture des manuels de pose et d'utilisation est impérative.
