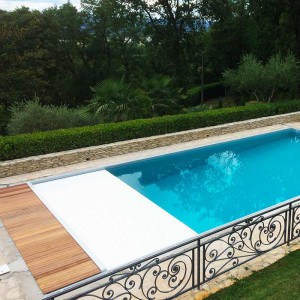

Volet piscine immergé automatique Subwater

DESCRIPTION

Vous êtes à la recherche d'un dispositif pour sécuriser et protéger votre piscine toute l'année ?
Vous souhaitez une manipulation sans effort ?
Vous désirez une parfaite intégration esthétique dans votre environnement ?

Nous avons une réponse à ces questions : Subwater, le volet automatique immergé pour piscine : discret, esthétique et performant !

Volet Subwater conforme à la norme NF P 90-308.

Subwater de JM Cover est un système de couverture de piscine immergée motorisée.
Vous pouvez l’installer au moment de la construction de votre piscine enterrée, ou en équipement complémentaire pour une piscine déjà construite.
Il vous permet de veiller sur la sécurité de tous car il est conforme à la norme NF P 90-308 tout en protégeant l’eau des saletés.
● Pour les enfants : il respecte la norme norme NF P90-308 et prévient l’immersion dans l’eau des enfants de moins de 5 ans.
● Pour le bassin : hors saison de baignade, il protège la piscine des débris, feuilles mortes et autres saletés pouvant s’accumuler durant les mois les plus froids de l’année et limite le nettoyage du bassin.
● Pour le confort de baignade : la nuit, Subwater maintient la température de la piscine et limite l’usage d’appareils de chauffage.

Sa parfaite intégration dans votre piscine le rend complètement invisible, préservant l'environnement paysagé de votre piscine et de votre jardin.

Fonctionnement de Subwater :

Son principe de fonctionnement est simple, l'ouverture et la fermeture de Subwater s'effectuent avec une simple clé sur un contacteur électrique.
L'ouverture se fait d'une simple impulsion sur la clé, le tablier s'enroule sur son axe immergé et s'arrête automatiquement une fois l'enroulement complet.
La fermeture (conforme à la norme  NF P 90-308) se fait en maintenant la clef sur le contacteur jusqu'à la complète fermeture avec arrêt automatique du moteur.
Pour compléter la fermeture, il faut verrouiller les sangles de sécurité vous assurez ainsi le maximum de protection pour votre piscine.

Composition de Subwater :

Subwater se compose d'éléments principaux indispensables puis d'éléments optionnels.

Les éléments principaux de Subwater :

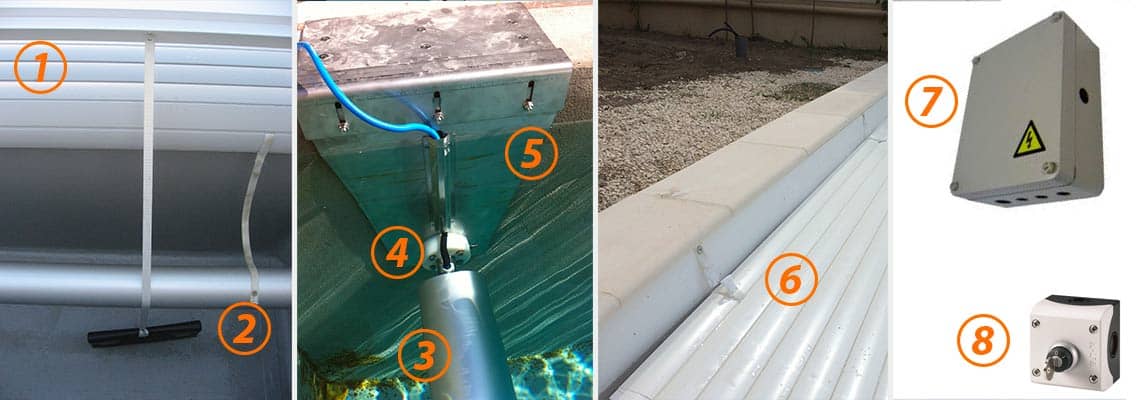

Détail des éléments composant Subwater.

- (1) Le tablier est composé de lames flottantes étanches et articulées en PVC opaque pour éviter le développement des algues, ou en option Polycarbonate pour des versions dites solaires.
- (2) Des contrepoids pour guider l'enroulement du tablier.
- (3) Un axe d'enroulement en aluminium anodisé.
- (4) Un moteur tubulaire immergé serti dans l'axe.
- (5) Deux flasques en inox pour le support de l'axe, à fixer sur la paroi de la piscine ou sur l'arase.
- (6) Un système de sangles de sécurité pour "verrouiller" le tablier en position fermée.
- (7) Un coffret électrique 220v /24v pour l'alimentation du moteur avec gestion des fins de course électroniques.
- (8) Un contacteur à clef 3 positions (ouverture, fermeture, neutre).

Les éléments optionnels de Subwater :

- Pour être conforme à la norme de sécurité, il est nécessaire de cloisonner selon la norme NF P 90-308 l'espace d'enroulement du tablier, soit par une cloison maçonnée soit par une cloison préfabriquée amovible en planches PVC fixée sur des glissières en aluminium.

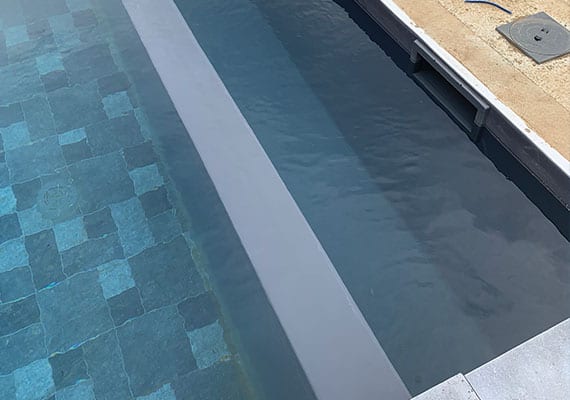

Cloison maçonnée pour Subwater.

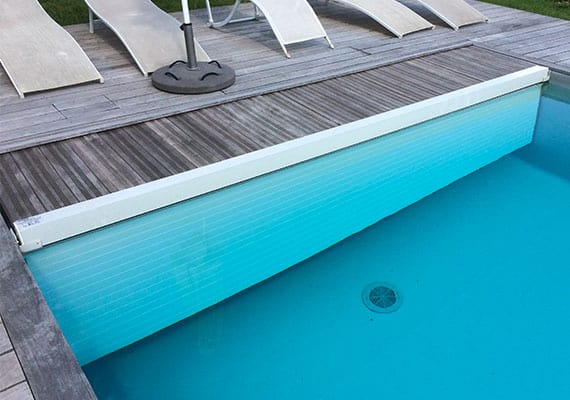

Cloison en PVC sur rails pour Subwater.

- Un caillebotis doit recouvrir l'espace d'enroulement, il peut être en bois ou en PVC.
- Le caillebotis repose sur l'arase de la piscine et sur une poutrelle amovible en aluminium laqué.
Elle est posée sur des sabots fixés en paroi ou arase.

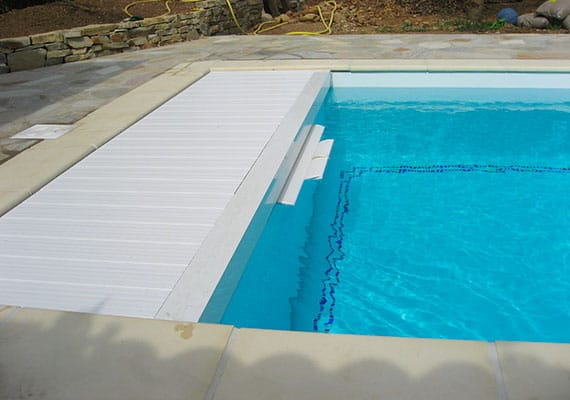

Caillebotis PVC pour Subwater.

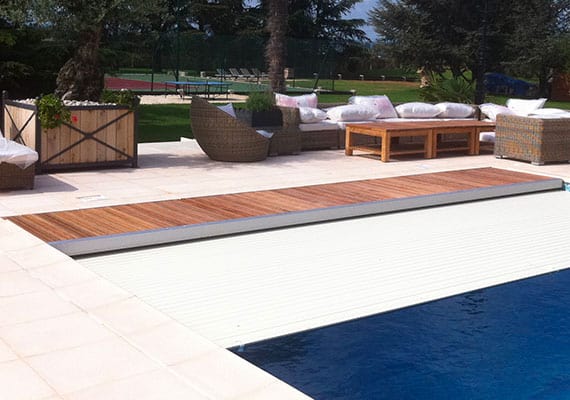

Caillebotis bois pour Subwater.

Mise en oeuvre de Subwater :

La mise en place de Subwater est simple car l'axe reposant sur ses deux flasques, le travail principal consiste à fixer celles-ci. Pour cette opération la piscine doit être idéalement vidée.
La fixation de l'ensemble flasques/axe motorisé peut se faire directement sur les parois ou sur arase en fonction de la nature des murs de votre piscine et de son revêtement étanche.
L'alimentation électrique 24v depuis le coffret de Subwater doit être prévue.

Pour la suite des opérations, il faut remplir la piscine à son niveau normal de fonctionnement.
L'assemblage du tablier se fait par "encliquetage" des lames à la surface de l'eau.
Le tablier assemblé doit être fixé à l'axe par des sangles spécifiques.
Si vous avez choisi la cloison en planches PVC, il faut les positionner dans leurs glissières, attention le positionnement doit être conforme à la norme NF P 90-308.
Il faut fixer les deux sabots supports de la poutrelle et la mettre en place.
Positionner les modules du caillebotis sur la poutrelle et sur l'arase de la piscine.
Installer le coffret électrique de Subwater (généralement dans le local technique de la piscine) son raccordement au secteur 220v doit être conforme à la norme électrique C 15-100, puis raccorder l'alimentation 24v du moteur.
Relier au coffret électrique le contacteur à clef puis le fixer en le positionnant tel que lors des manoeuvres d'ouvertures/fermetures vous puissiez voir le bassin.

Pour maintenir un niveau d'eau constant dans votre piscine et permettre à Subwater de fonctionner correctement, nous vous recommandons fortement la mise en place d'un trop plein et d'un régulateur de niveau.

Formes compatibles avec Subwater :

Subwater est principalement compatible avec les piscines de formes rectangulaires et avec escalier en bout de bassin si vous en avez un (voir formes compatibles ci-dessous).

Piscine rectangulaire.

Piscine avec 1 coté en forme de demi-lune.

Piscine en forme de trapèze.

Piscine rectangulaire avec pans coupés.

Piscine rectangulaire avec escalier centré sur la largeur.

Piscine rectangulaire avec escalier excentré sur la droite.

Piscine rectangulaire avec escalier excentré sur la gauche.

Piscine rectangulaire avec escalier excentré sur longueur gauche.

Piscine rectangulaire avec escalier excentré sur longueur droite.

Piscine rectangulaire avec escalier roman centré sur la largeur.

Piscine rectangulaire avec escalier roman excentré sur la droite.

Piscine rectangulaire avec escalier roman excentré sur la gauche.

Si la forme de votre piscine ne correspond pas à celles ci-dessous, il n'est pas possible d'installer un volet automatique immergé.
Vous pouvez néanmoins nous contacter car d'autres solutions peuvent être possibles.

Notre équipe spécialiste des couvertures pour piscine est à votre disposition pour vous conseiller la meilleure solution pour votre configuration et votre choix de volets pour votre piscine.

CARACTÉRISTIQUES TECHNIQUES

Compatible avec piscines rectangulaires avec ou sans escalier en bout de bassin (autres formes nous consulter).
Largeur bassin minimum 2,50m, maximum 6m.
Longueur bassin maximum 14m
Surface maximum du tablier 84m².

Tablier :

Lames étanches et articulées.
Épaisseur des lames 1,7cm.
Largeur 7,3cm.

Lames en PVC opaque : 3 coloris disponibles: Blanc, Sable, Gris (RAAL 7004)

Lames PVC coloris blanc.

Lames PVC coloris sable.

Lames PVC coloris gris RAAL 7004.

Lames en polycarbonate solaires (option) : 4 coloris disponibles: Translucide, Transparent fond noir, Gris nacré et Bleu transprent fond noir.
Attention la version translucide n'est compatible que pour les piscines intérieures.

Translucide.

Noir fumé.

Gris nacré.

Bleu transparent fond noir.

Brides et sangles de sécurité à fixer sur paroi (en option sous margelles).
Finition des lames pour la découpe escalier en équerre ou lisse (option).
Découpe pour bloc ou mur filtrant (option).

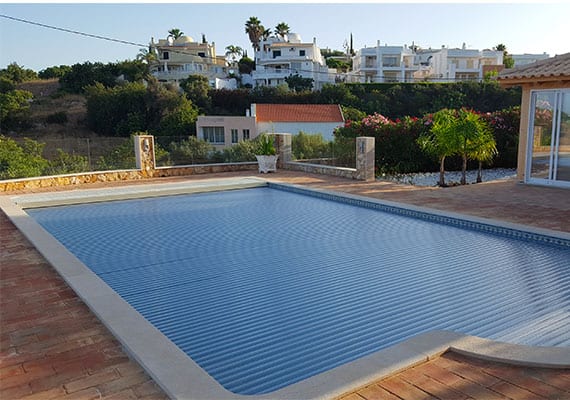

Subwater avec lames polycarbonate.

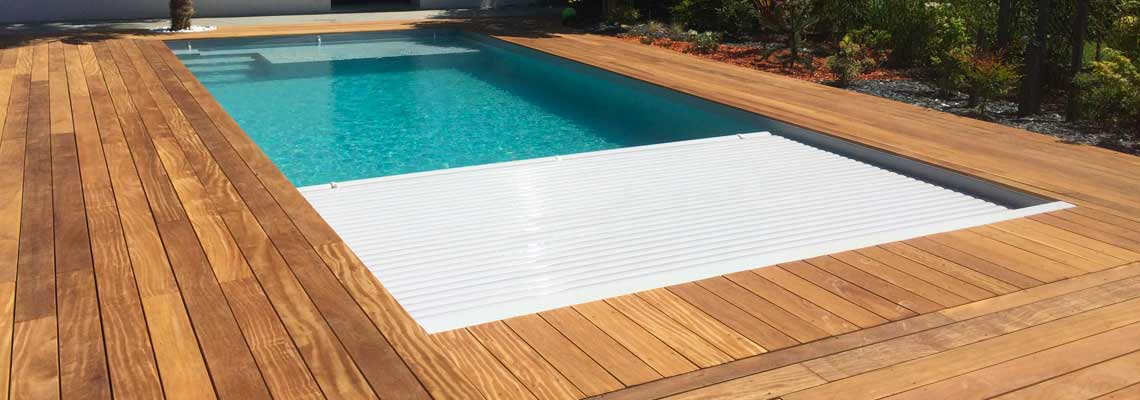

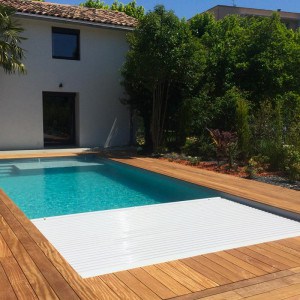

Subwater avec lames PVC blanches.

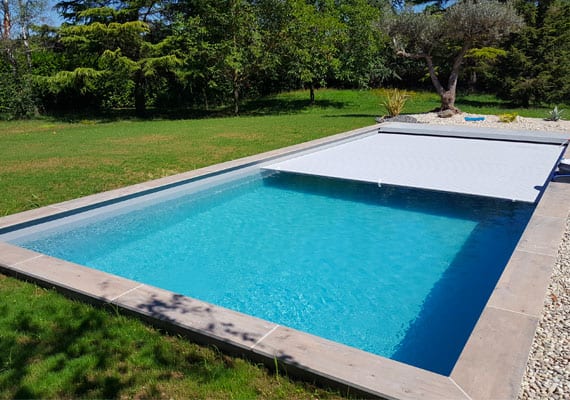

Subwater avec lames PVC Gris 7004.

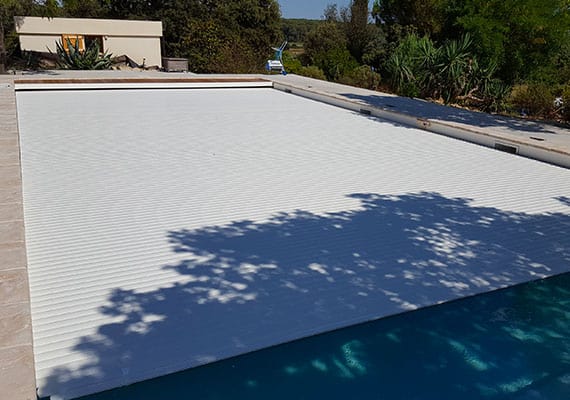

Subwater avec lames PVC sable.

Découvrez Subwater en vidéo.

GARANTIES

Mécanisme de Subwater garanti 3 ans
Lames PVC garanties 3 ans
Lames polycarbonate garanties 5 ans
Autres équipements garantis 2 ans
