Filtration piscine

Une piscine se définit par 3 éléments :
- un bassin.
- un groupe de filtration.
- un traitement désinfectant.

Nous allons traiter ici de la filtration piscine et plus particulièrement du groupe de filtration qui est toujours composé à minima d'une pompe et d'un filtre.
L'objectif recherché est de savoir comment bien filtrer sa piscine.
Nous allons envisager les différentes pompes ainsi que les différents filtres possibles, mais aussi les groupes de filtration prémontés.
Dans cette catégorie nous traiterons également des coffrets électriques.
Tout ceci afin de déterminer quel système de filtration de piscine choisir pour votre configuration ou votre projet.

Pourquoi opter pour un système de filtration de piscine ?

Pour éviter que l'eau stagne dans le bassin et qu'elle devienne impropre aux baignades, il est impératif de la faire circuler.
Pour ce faire, une pompe va aspirer l'eau depuis la piscine via un circuit hydraulique :
- en surface l'eau est aspiré par un ou plusieurs skimmers.
- dans le fond par une ou plusieurs bondes de fond.
- pour le nettoyage manuel (ou avec des robots hydrauliques) par une prise balai.
L'eau aspirée est refoulée au travers d'un filtre pour la rendre le plus limpide possible, puis refoulée dans le bassin via un ou plusieurs refoulements.
Ce principe de fonctionnement s'applique à la majorité des systèmes de filtration pour piscine (voir schéma ci-dessous).

Schéma filtration piscine

Que ce soit la plus grande piscine du monde au Chili (volume d'eau équivalent à 80 piscines olympiques !) à la plus petite piscine hors sol de jardin il y a toujours une filtration.
Voyons en détail ce qui le compose.

Pompe de filtration piscine :

La pompe est composée d'un moteur électrique d'une turbine et d'un préfiltre.

détails pompe de filtration piscine
L'aspiration de l'eau se fait par la turbine qui est actionnée par le moteur.
Le préfiltre placé avant la turbine empêche le passage des débris qui pourraient l'obstruer.
La puissance du moteur conditionne le rendement de la pompe exprimé en mètres cube heure (m3/h).
Cette puissance s'exprime en Watt (W) ou kilos Watt (kW), et, ou en chevaux (CV).

La question souvent posée est de savoir quelle est la durée de filtration d'une piscine ?
Le choix du rendement de la pompe de filtration pour piscine est proportionnel au volume du bassin, une règle simple consiste à considérer que le recyclage intégral du volume doit se faire en 4 heures maximum.
Le rendement idéal est alors (m3/h) : volume piscine (mètres cube, m3) / 4 (heures).
Par exemple pour une piscine de 60m3, le rendement devra être 60 / 4 = 15m3/h.

La majorité des pompes sont équipées d'un moteur à vitesse fixe avec un rendement linéaire, l'inconvénient de cette solution est une consommation électrique qui peut être importante et donc un important coût de fonctionnement pour les pompes les plus puissantes.
Pour réduire ce coût de fonctionnement, une nouvelle génération de pompes à vitesses variables permettent d'adapter leurs rendements en fonction de la journée et de la saison, cette solution offre de substantielles économies d'énergie.


Pompe filtration piscine à vitesses variablesPompe à vitesses variables

Filtres pour piscines :

La tâche du filtre est de retenir les particules en suspension dans l'eau pour rendre l'eau limpide et limiter l'usage de produits désinfectants.
La performance du filtre est sa capacité à retenir le maximum de particules.
Tout comme la pompe, le rendement du filtre s'exprime en m3/h.
Son choix s'opère en fonction du volume de la piscine mais surtout en fonction du rendement de la pompe.
Il est impératif que le rendement du filtre soit au moins équivalent à celui de la pompe, il ne doit jamais être inférieur, il peut être supérieur  dans ce cas de figure son entretien sera moins fréquent.

Il existe 3 grandes familles de filtres :

- filtres à sable.

Le principe de fonctionnement est simple, il s'agit d'une cuve remplie de sable spécifiquement prévu pour cet usage.
L'eau circule du haut de la cuve vers le bas.
En traversant les couches de sable l'eau se décharge de ses impuretés.
Un collecteur de crépines à la base du filtre récupère l'eau filtrée qui retourne au bassin via les refoulements.
L'entretien s'opère par contre-lavage du sable et évacuation de l'eau de lavage avec les résidus retenus dans le sable.
La capacité de rétention des impuretés s'appelle "finesse de filtration", celle d'un filtre à sable pour piscine est entre 50 et 40 microns.
Toutes les particules plus fines ne sont pas filtrées.
Pour améliorer la performance de filtration, il est possible d'utiliser un produit floculant qui va "grossir" le particules fines permettant ainsi leur rétention par le sable.
Il est également possible de remplacer le sable par d'autres médias filtrants avec une finesse de filtration plus fine, verre recyclé, billes de verre, zéolithe, pelotes textiles...

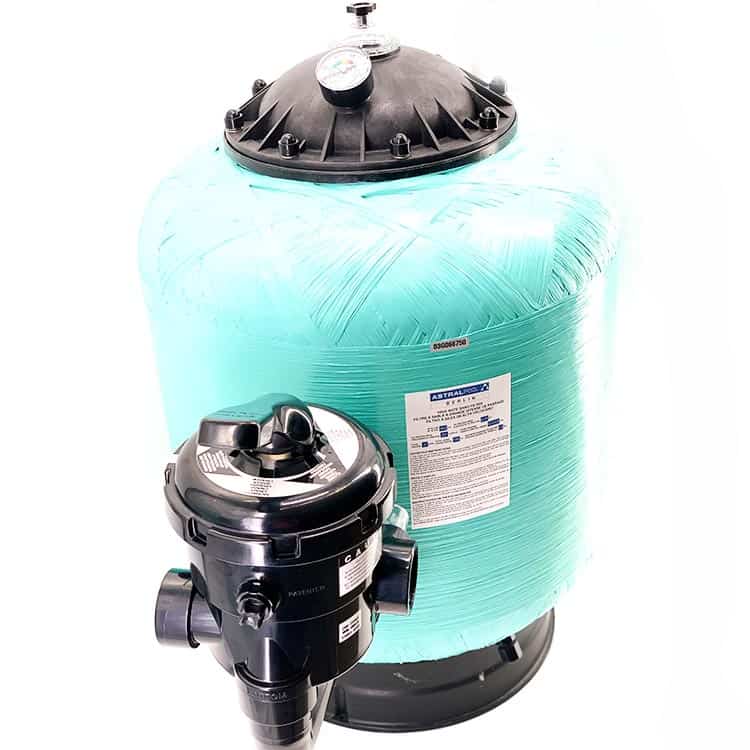

Filtre à sable pour filtration piscine            Filtre à sable pour piscine

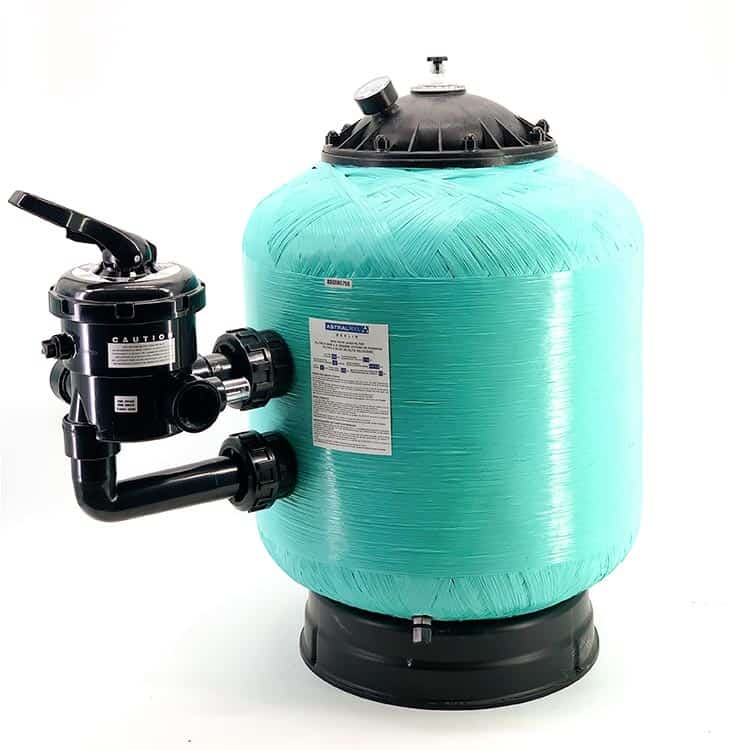

Filtre à sable avec vanne side (latérale)

- filtres à cartouche.

Une ou plusieurs cartouches filtrantes en tissu synthétique (souvent appelées à tort filtre papier) sont placées dans un corps de filtre démontable.
La circulation de l'eau se fait de l'extérieur du filtre vers l'intérieur de celui-ci.
L'eau contrainte à traverser le matériau filtrant se décharge de ses impuretés, puis repart filtrée dans la piscine via les refoulements.
La majorité des filtres à cartouches ont une finesse de filtration entre 15 et 20 microns, 5 microns pour certains modèles de dernière génération.
L'entretien de ce type de filtre consiste à laver la cartouche, en général, pour ce faire, il faut démonter le couvercle du corps de filtre puis extraire la cartouche et la rincer à l'eau claire.
Dans les régions avec de l'eau calcaire il peut être nécessaire de détartrer la cartouche (1 à 2 fois dans la saison).
Un nettoyage avec du détergent est également conseillé une fois par an.
L'entretien doit être fait régulièrement pour les filtres mono cartouche, les versions à cartouches multiples nécessitent moins de fréquences de lavage.

Filtre à cartouche piscine avec une cartouche.

Filtre à cartouche mono-cartouche et sa cartouche filtrante

- filtres à diatomées.

Ce type de filtre permet une finesse de filtration de 3 microns, l'eau de votre piscine est particulièrement cristalline et la consommation de produits de traitement est fortement réduite.
Ce filtre est composé d'une vanne multivoie et d'une cuve démontable en 2 parties à l'intérieur de laquelle sont placés des modules filtrants.
Ces modules sont généralement appelés "côtelettes" en raison de leur ressemblance avec celles-ci.
Ces côtelettes sont recouvertes d'un tissu synthétique sur lequel va venir se plaquer un film de diatomées.
La poudre de diatomées ressemble à de la farine.
En réalité, il s'agit de résidus de phytoplanctons fossilisés qui, à l'échelle microscopique, ressemblent à des petits grains poreux.
C'est cette porosité qui permet l'excellente performance de filtration.
La mise en place de la diatomée se fait lors du démarrage du filtre.
La juste quantité de poudre de diatomées (volume et poids en fonction du modèle et du fabricant) est directement versée dans un skimmer, mélangée à l'eau elle va former le film filtrant à la surface des côtelettes.
Le filtre est ainsi actif, l'eau en provenance de la piscine va traverser la pellicule filtrante et se décharge de la majorité des impuretés.
L'eau filtrée est récupéré par un collecteur au centre du module filtrant, puis retourne dans la piscine via les refoulements.
L'entretien de ce type de filtre se fait par contre lavage des modules à l'aide de la vanne multivoie, l'eau sale et les diatomées sont jetées.
Le rejet de ces eaux sales ne peut pas se faire dans un puit perdu au risque de colmater celui-ci.
Le lavage effectué, il faut rajouter une nouvelle charge de diatomées.

Filtre à diatomées piscine

Détails filtre à diatomées

Coffrets électriques pour filtration piscine :

Attention, le raccordement électrique d'un coffret doit satisfaire à la norme électrique C 15-100, prenez conseil auprès d'un professionnel agréé.

En fonction de vos attentes et de votre budget, il existe deux catégories de coffrets.

- Coffret électrique classique :

Les fonctions de base du coffret électrique pour piscine sont de protéger électriquement la pompe de filtration et de permettre sa programmation.
C'est pourquoi il est toujours équipé a minima d'un disjoncteur magnéto-thermique qui protège la pompe en cas de surchauffe, d'une horloge de programmation et d'un interrupteur à 3 positions.
Cette horloge permet de répondre à la question de savoir à quelle fréquence faut-il filtrer sa piscine ?
En effet "l'intelligence" du coffret est de permettre les cycles de filtration en fonction de la saison et de la température de l'eau.
Ainsi, grâce à l'horloge vous pouvez programmer la durée des cycles de filtration.
De façon schématique, pour connaitre la durée du cycle de filtration idéal, il faut diviser la température de l'eau par 2 pour avoir le nombre d'heures quotidien à programmer.
Par exemple pour une température d'eau de 26°C il faut filtrer 26/2= 13 heures / jour.
Il faut toujours privilégier les cycles de filtration pendant la journée et les baignades.
L'interrupteur permet le fonctionnement du coffret en mode programmation (via l'horloge), ou en marche forcée ou en arrêt total.

Si votre piscine est équipée d'un éclairage, le coffret sera équipé d'un transformateur basse tension pour alimenter le ou les projecteurs.
Si vous avez d'autres équipements électriques (surpresseur, électrolyseur, pompe à chaleur...) le coffret peut être équipé de dispositifs asservissant leur fonctionnement à celui de la pompe pour filtration piscine.

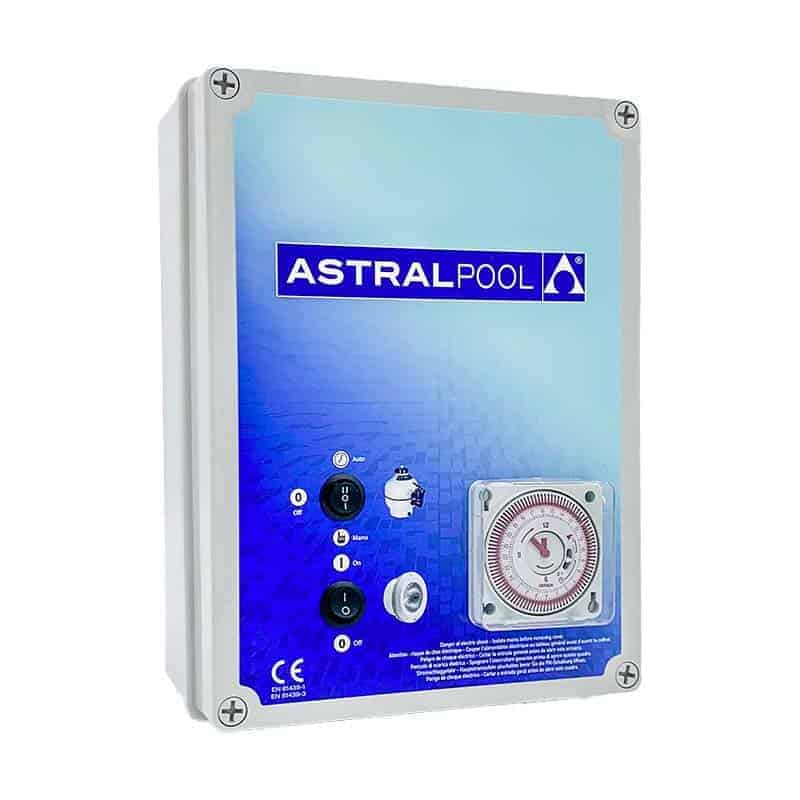

Coffret électrique piscine classiqueCoffret électrique piscine avec horloge de programmation et transformateur pour projecteur

Cette gamme de coffrets dispose de bonnes performances avec un budget contenu.
Cependant, les paramétrages sont toujours manuels, pour plus d'automatisation, il existe une autre gamme plus aboutie.

- Coffret électrique intelligent :

Si vous ne souhaitez pas faire de paramétrages manuels et que vous souhaitez pouvoir communiquer à distance avec votre coffret, la gamme "intelligente connectée" est faite pour vous.
Pour avoir la meilleure qualité d'eau possible et faire des économies sur le fonctionnement de la pompe, ces modèles sont équipés de capteurs de température afin d'adapter précisément la durée des cycles de filtration quotidiens.
Vous n'avez plus de paramétrages à faire, le coffret les faits à votre place !
Leurs modules Wifi/Bluetooth vous permettent de connaitre à distance l'état de fonctionnement de vos différents appareils et de déclencher ou non leur mise en marche, comme l'éclairage de la piscine p.ex.

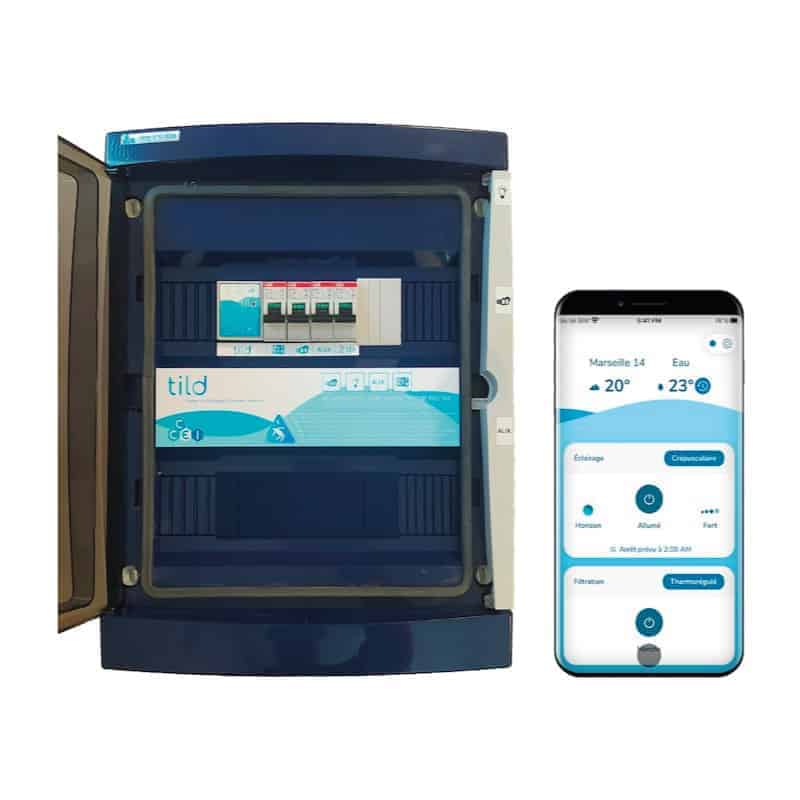

Coffret piscine intelligent avec application smartphoneCoffret électrique intelligent avec application smartphone

Autres systèmes :

Nous venons de voir les différents équipements de filtration piscine qui nécessitent d'être installés dans un local technique de plus ou moins grande dimension.
Pour faciliter leur mise en œuvre, certains groupes de filtration sont prémontés sur platine ou sur Palbox, les liaisons hydrauliques et électriques sont déjà réalisées, il ne reste qu'a faire le raccordement au réseau hydraulique enterré et faire l'alimentation électrique (conforme norme C 15-100).

Groupe de filtration piscine prémontéGroupe de filtration piscine prémonté sur Palbox


Si vous disposez de peu de place ou que vous ne souhaitez pas mettre en place de réseau hydraulique enterré, il existe des systèmes de filtration piscine compacts :

- Blocs de filtration.

Il s'agit ici de dispositifs amovibles qui s'installent en "cavalier" dans la piscine.
Ils sont très généralement équipés de skimmer, aspiration basse, refoulement et projecteur.
La partie filtration piscine consiste en une pompe, un filtre type cartouche et un coffret électrique.
Un simple raccordement électrique (conforme norme C 15-100) est nécessaire.
Ce système de filtration a pour lui sa compacité, sa facilité de mise en œuvre, mais ses limites sont nombreuses car peu adapté aux grands bassins, système très peu évolutif, entretiens fréquents, contraignant pour la mise en place de volets ou abris piscine.

Bloc filtration piscine

Bloc de filtration piscine

- Murs filtrants.

Ce principe intègre une paroi préfabriquée avec en façade les pièces de filtration (skimmer, aspiration basse, refoulement) et éventuellement l'éclairage (projecteur).
À l'arrière se trouve un local technique préfabriqué dans lequel est présente la filtration piscine (pompe, filtre, coffret électrique).
L'accessibilité de celui-ci se faisant généralement par une trappe amovible.
En fonction du volume du local, divers équipements peuvent être ajoutés.
L'intérêt de ce procédé est d'intégrer directement dans la construction, le groupe de filtration, les pièces de filtration avec un encombrement réduit.
Les murs filtrants sont compatibles avec tous type de construction de piscines (béton, kits...).
Tout comme les autres systèmes, un simple raccordement électrique (conforme norme C 15-100) est à prévoir.

Mur filtrant pour piscine

Mur filtrant piscine

F.A.Q Filtration piscine :

Quelle est la durée de filtration d'une piscine ?

  • Méthode simple de calcul :
  • La température de l'eau de la piscine (T°p) divisé par 2 donne la durée en heures (dH) du cycle de filtration quotidien.
    Formule : T°p / 4 = dH
    Par exemple, pour température d'eau de 26°C, la formule est : 26°C / 2 = 13 heures, donc 13 heures de filtration quotidiennes.
  • Si la température d'eau est supérieure à 30°C, le cycle de filtration est 24h/24h.

À quelle fréquence faut-il filtrer sa piscine ?

  • En saison de baignade, il faut filtrer la piscine tous les jours en respectant la durée de filtration vue plus haut.
  • Lorsque la température d'eau est comprise entre 12°C et 20°C, il faut filtrer tous les jours entre 4 et 6 heures en fonction du rendement de votre filtration.
  • En dessous de 12°C il faut filtrer tous les jours entre 2 et 4 heures.
  • Si la température est négative et que vous êtes en hivernage actif, il faut filtrer 24h/24h pour ne pas endommager votre équipement.

Quel système de filtration de piscine choisir ?

  • Il faut d'abord déterminer le rendement nécessaire par une méthode simple de calcul :
    Le volume de la piscine (Vp) exprimé en mètres cube (m3) divisé par 4 donne le rendement (R) exprimé en mètres cube heure (m3/h) du système de filtration à choisir.
    Formule : Vp / 4 = R
    Par exemple, pour une piscine de 60m3, la formule est 60m3 / 4 = 15m3/h.
    Dès que le rendement est établi, il faut choisir une pompe et un filtre ayant au minimum un débit de 15m3/h.
    Pour en savoir plus consultez notre article "quelle pompe de filtration choisir".
  • Le choix du filtre dépend de l'espace disponible dans le local technique et de la qualité d'eau que vous souhaitez obtenir.
  • Attention si le groupe de filtration est éloigné à plus de 10m du bassin et, ou, positionné à plus de 1m au-dessus du niveau d'eau, les règles de calcul diffèrent.
    Consultez-nous, nous vous aiderons à choisir le meilleur système de filtration.

Comment bien filtrer sa piscine ?

  • En respectant les préconisations vues plus haut.
  • En filtrant prioritairement en continu et en pleine journée.
  • En ne filtrant pas la nuit (sauf nécessité de filtration 24h /24h).
  • En vidant régulièrement les paniers des skimmers.
  • En nettoyant régulièrement le panier de préfiltre de la pompe de filtration.
  • En procédant au nettoyage régulier du filtre en se référant aux préconisations du fabricant.
