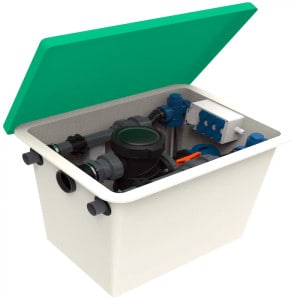

Fosse filtrante AquaForte Plug and Play Type II pour piscine naturelle

Local technique à enterrer
Pour piscines naturelles avec lagunage

Machinerie prémontée
Prêt à être raccordé
Format compact

Installation simple et rapide
2 versions :
Version 1 pour piscines jusqu'à 40m3 maximum
Version 2 pour piscines jusqu'à 75m3 maximum

Voir la description

Ajouter aux Favoris

Vous devez être connecté à votre compte client

Référence : PI-02499

2 630,00 € Prix  :  2 630 .00 € TTC

Stock : Rupture de stock
PaiementPaiement en 3 foisLivraisonLivraison offerteGarantieGarantie 2 ans

DESCRIPTION

Vous souhaitez réaliser une piscine naturelle ou vous souhaitez améliorer la qualité de l'eau de votre étang de baignade ?
Nous avons trouvé pour vous une solution de filtration très performante et facile à mettre en place.
Il s'agit de la fosse filtrante AquaForte qui est un local technique préfabriqué à enterrer, prémonté comportant toute la machinerie nécessaire à votre projet.

La fosse filtrante AquaForte Plug and Play Type II pour quelles piscines ?

Ce groupe de filtration prémontée n'est destiné qu'à l'usage exclusif des piscines naturelles appelées "Type II" par son fabricant AquaForte.
Ce "Type II" concerne des piscines comportant une zone de baignade et une zone de lagunage généralement contiguës.
Le lagunage participe à la filtration et au traitement biologique de l'eau à l'aide de plantes aquatiques spécialement choisies et plantées à cet usage mais également à l'aide de bactéries et micro-organismes spécifiques.
Pour être efficace, la surface du lagunage doit être équivalente à celle de la partie baignade.
Le lagunage est constitué d'un substrat drainant (généralement de la pouzzolane calibrée) dans lequel sont mises en place les plantes et dans lequel les micro-organismes vont se développer.
En raison des aléas de la météo et de la fréquentation plus ou moins importante de la piscine, si l'eau ne circule pas, la seule action du lagunage ne suffit pas à maintenir une eau de bonne qualité, c'est pourquoi un peu de machinerie est nécessaire.
C'est ce qui est proposé dans la fosse filtrante AquaForte Plug and Play Type II qui se décline en 2 versions :
- version 1 pour un volume d'eau de 40m3 maximum.
- version 2 pour un volume d'eau de 75m3 maximum.

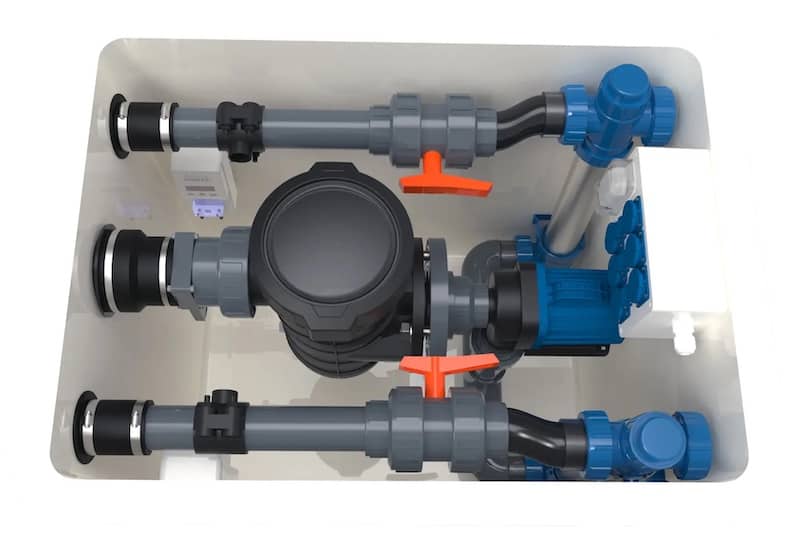

Intérieur fosse filtrante AquaForte Plug and PlayIntérieur de la fosse filtrante AquaForte Plug and Play

Comment fonctionne la fosse filtrante AquaForte Plug and Play Type II ?

L'appellation "fosse" désigne le fait que le groupe de filtration est intégré dans un local technique préfabriqué à enterrer.
Ce local compact est en polyester renforcé de fibres, il comporte un couvercle étanche monté sur charnières.
Le groupe de filtration est composé de :
- Un préfiltre de grande capacité (8 litres) avec un panier filtrant et un couvercle facilement amovible pour un entretien facilité.
- Une pompe à vitesses variables pour adapter son débit en fonction des besoins, de la saison et pour faire des économies d'énergie.
- Deux traitements par UV-C pour stériliser l'eau, en la débarrassant de tous les pathogènes nocifs pour les baigneurs et les plantes du lagunage.
- Deux pompes doseuses, une pour injecter un complexe de bactéries spécifiques, l'autre pour injecter un traitement anti-phosphate.
- 1 coffret électrique protégé par un disjoncteur 16A et un différentiel 30mA pour raccorder tous les équipements électriques.
Pour commencer le traitement biologique nous vous fournissons 1 bidon de 4 litres de traitement par bactéries photo-actives Microbe Lift Clean & Clear, plus un bidon de 3 litres d'AquaForte Phosfree pour neutraliser le phosphate propice au développement d'algues.

Principe de fonctionnement de la fosse filtrante AquaForte Plug and Play Type II.

La partie baignade doit être équipée au moins d'un skimmer et d'une bonde de fond reliés hydrauliquement au groupe de filtration, la circulation de l'eau est assurée par la pompe.
L'eau en provenance de la piscine est préfiltrée par le panier du préfiltre pour se débarrasser des débris en suspension.
Puis elle passe dans la pompe et est refoulée au travers des 2 traitements UV-C montés en parallèle.
Après le passage dans les réacteurs UV, l'eau est traitée par une double injection paramétrable à l'aide des pompes doseuses chronométriques :
- Injection 1, Microbe Lift Clean & Clear, complexe de bactéries photo-actives pour lutter contre la prolifération d'algues et la formation de vase et de boues.
- Injection 2, AquaForte Phosfree, traitement anti-phosphate destiné à priver les algues de ce nutriment nécessaire à leur croissance.
L'eau préfiltrée/traitée est finalement refoulée pour partie sous le lagunage et pour partie dans la partie baignade.

Pour en savoir plus sur le traitement des piscines naturelles consultez notre guide "Comment traiter une piscine naturellement ?".

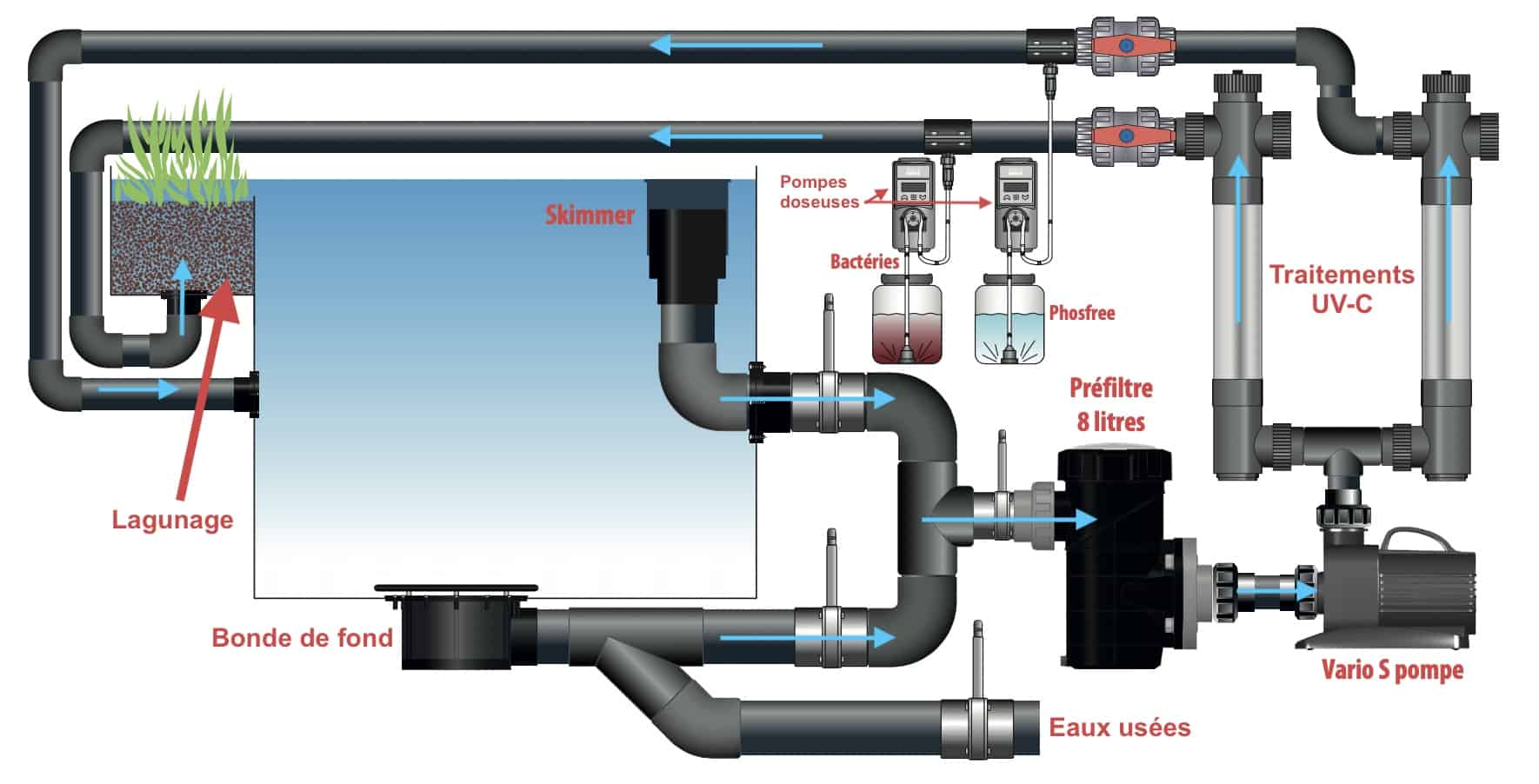

Principe de fonctionnement fosse filtrante AquaForte Plug and Play
Fonctionnement du groupe de filtration de la fosse filtrante AquaForte Plug and Play

Comment installer la fosse filtrante AquaForte Plug and Play Type II ?

La pompe qui équipe le groupe de filtration ne peut fonctionner qu'en charge, c'est à dire qu'elle doit être positionnée impérativement en-dessous du niveau d'eau de la piscine naturelle.
Pour respecter les préconisations de la norme électrique C15-100, les équipements électriques de la fosse filtrante doivent être installés à une distance minimale de 3m de la piscine et son lagunage.
La fosse filtrante à enterrer AquaForte Plug and Play type II ne peut être mise en place que si elle respecte ces impératifs.

Lors de l'implantation de votre piscine vous devez penser à :
- réserver un espace pour la fosse.
- prévoir une tranchée pour le circuit hydraulique depuis la piscine vers la fosse.
- prévoir l'alimentation électrique de la fosse (conforme à la norme C 15-100).

Étapes de la mise en place de la fosse filtrante AquaForte Plug and Play :

  • Faire une dalle de 10cm en béton armé en fond de fouille.

  • Poser la fosse sur la dalle, si risque de remontées d'eau il faudra arrimer la fosse à la dalle.

  • La profondeur de la dalle doit permettre un dépassement de la fosse de 5cm par rapport au terrain afin d'éviter tout risque d'inondation en cas de fortes pluies.

  • Raccorder la plomberie, le circuit d'aspiration et de refoulements auront été positionnés aux niveaux correspondants sur la fosse.

  • Diamètre de raccordement circuit d'aspiration 110mm.

  • Diamètre raccordement circuits de refoulements 63mm.

  • Raccorder le coffret électrique à l'alimentation que vous avez prévu.

  • Remblayer soigneusement avec du galet roulé de petit diamètre.

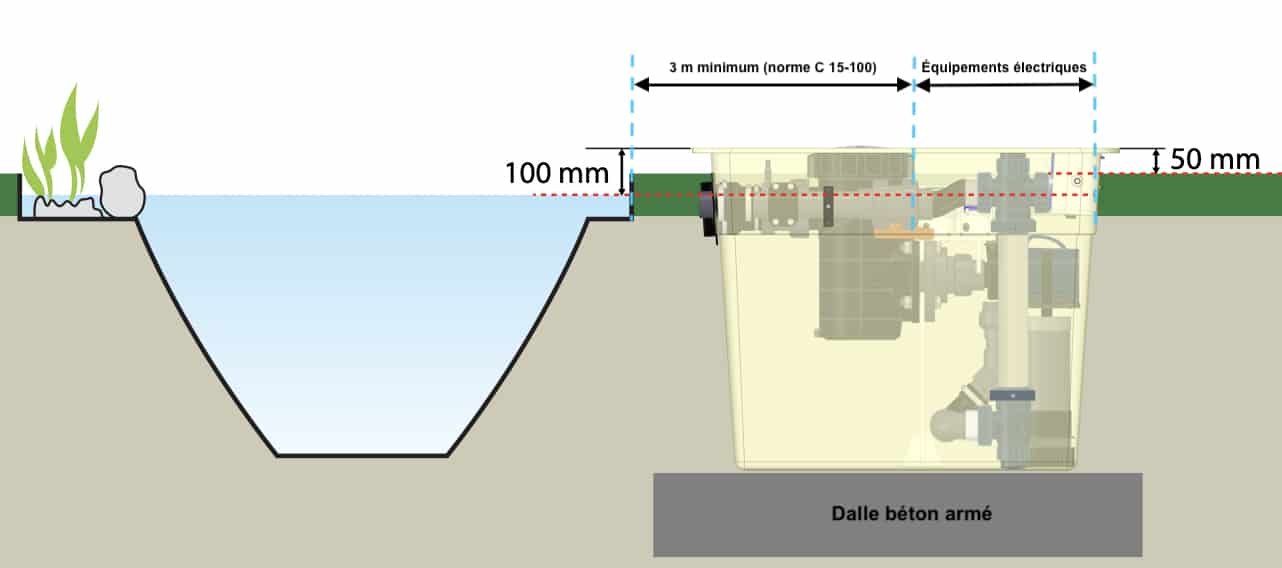

Mise en place fosse filtrante acquaforte Plug and PlayIndications pour mise en place de la fosse filtrante AquaForte Plug and Play

CARACTÉRISTIQUES

Équipements composants la fosse filtrante Version 1 pour piscine de 40m3 maximum.

Local technique avec couvercle En polyester renforcé fibres - Dimensions : Longeur 90cm, Largeur 65cm, Profondeur 73cm
Préfiltre Grande capacité 8 litres avec panier filtrant et couvercle amovible
Pompe à vitesses variables Aquaforte DM Vario 22000S basse consommation électrique - Raccordement hydraulique 110mm avec vanne guillotine
Traitement UV 2 x AquaForte MidiPower UV-C 40W - Raccordements hydrauliques 63mm avec 2 vannes à boisseau
Pompe doseuse 2 x AquaForte Dosatech
Coffret électrique 6 prises électriques étanches, 1 disjoncteur 16A, 1 différentiel 30mA
Traitement par bactéries 1 x 4 litres MicrobeLift Clean & Clear
Traitement anti phosphate 1 x 3 litres d’AquaForte Phosfree

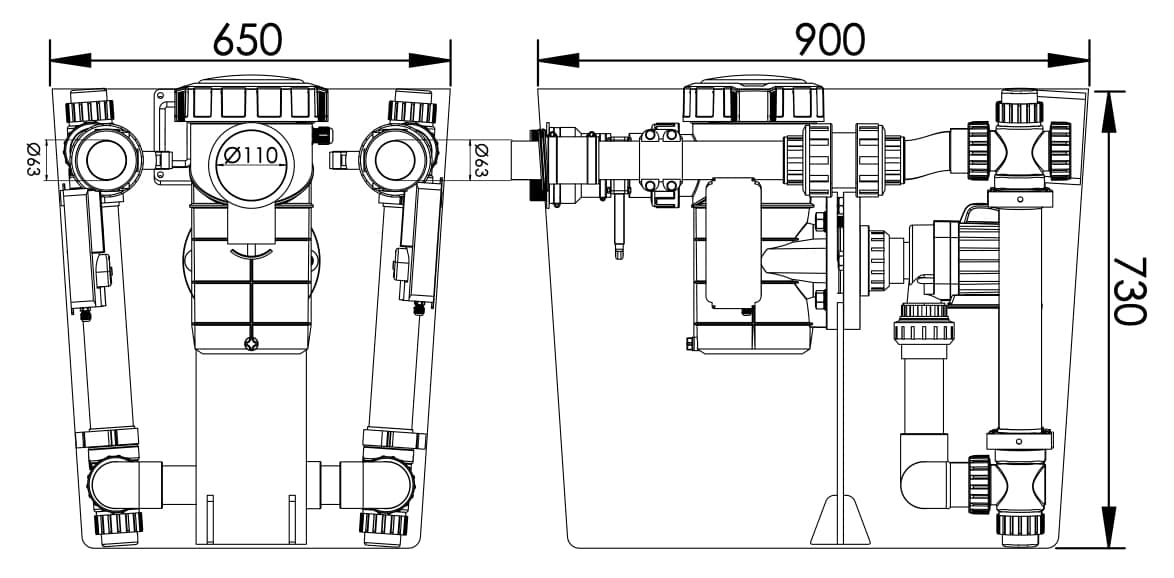

Dimensions fosse filtrante AquaForte Plug and Play pour piscine naturelle
Dimensions de la fosse filtrante AquaForte Plug and Play

Équipements composants la fosse filtrante Version 2 pour piscine de 75m3 maximum.

Local technique avec couvercle En polyester renforcé fibres - Dimensions : Longeur 90cm, Largeur 65cm, Profondeur 73cm
Préfiltre Grande capacité 8 litres avec panier filtrant et couvercle amovible
Pompe à vitesses variables Aquaforte DM Vario 30000S basse consommation électrique - Raccordement hydraulique 110mm avec vanne guillotine
Traitement UV 2 x AquaForte MidiPower UV-C 75W - Raccordements hydrauliques 63mm avec 2 vannes à boisseau
Pompe doseuse 2 x AquaForte Dosatech
Coffret électrique 6 prises électriques étanches, 1 disjoncteur 16A, 1 différentiel 30mA
Traitement par bactéries 1 x 4 litres MicrobeLift Clean & Clear
Traitement anti phosphate 1 x 3 litres d’AquaForte Phosfree

GARANTIES

La fosse Filtrante Aquaforte Plug and Play est garantie 2 ans sauf pièces d'usure sur les pompes doseuses Dosatech.

NOTICES

Notice complète Fosse Filtrante
Notice fosse filtrante AquaForte Plug and Play

Notice pompe AquaForte DM Vario
Notice pompe AquaForte DM Vario

Notice AquaForte Power UV-C
Notice traitement UV Power UV-C AquaForte

Notice AquaForte Dosatech
Notice pompe doseuse AquaForte Dosatech
