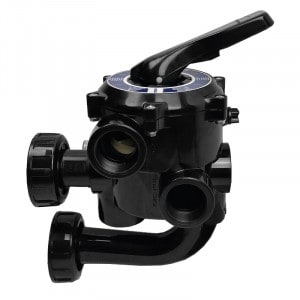

Vanne multivoies piscine CLASSIC PLUS 1"1/2 side pour filtre à sable piscine ASTRAPOOL avec montage

DESCRIPTION

Vous voulez remplacer la vanne de votre filtre à sable Astralpool en 50mm (1" 1/2) ?

La nouvelle vanne multivoies AstralPool Classic PLUS est destinée à devenir une référence mondiale avec les caractéristiques les plus importantes de la série Classic et quelques améliorations qui le rendront plus fiable.

Forts du retour d'expérience de nombreux installateurs de piscine à travers le monde, ASTRALPOOL propose cette vanne qui bénéficie toujours de la même qualité de fabrication, en gardant la compatibilité de l'installation avec les modèles précédents, mais aussi de nombreuses innovations.

1 - Nouveau coude.

2 - Nouveau joint étoile.

3 - Nouveau joint sur le boisseau.

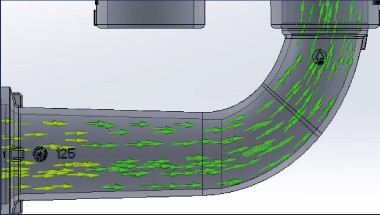

1 - Le nouveau coude de connexion est courbé: La suppression de l'ancien coude à angle vif entraine une réduction de la perte de charge de 15% à 20% Vous augmentez ainsi la performance de votre filtre .

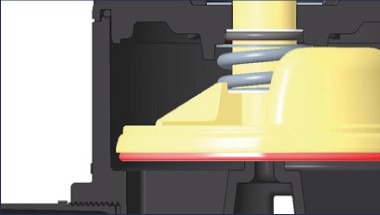

2 - Le changement de la position du joint étoile dans le corps de vanne amélioré l'étanchéité entre les différentes positions de la vanne.

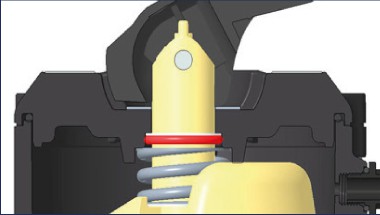

3 - Modification de la position des joints sur le boisseau :diminue le risque de dommages par friction. La manipulation de la vanne est plus facile.

La vanne mutilvoies CLASSIC PLUS pour filtres à sable Astral comporte six scénarios de fonctionnement possibles, ils s'actionnent par rotation de la poignée située au-dessus de la vanne.
Attention, la pompe de filtration doit être arrêtée lors de la manipulation de la vanne :
1- Filtration de la piscine, position permettant au filtre de filtrer par passage de l'eau de haut en bas au travers du média filtrant (sable ou autre)/
2- Lavage, inversion du sens de circulation de l'eau de bas en eau est nettoyage du média filtrant, l'eau sale doit être rejetée aux eaux sales via la sortie dédiée sur la vanne.
3- Rinçage, après lavage du filtre cette position permet un rinçage de la cuve du filtre avec évacuation des eaux sales.
4- Circulation, cette position permet la circulation de l'eau dans le circuit hydraulique de la piscine sans passer dans le filtre, utile pour un traitement choc p.ex.
5- Vidange, position permettant la vidange du bassin sans passer par le filtre, les eaux de vidange sont évacuées aux eaux sales.
6- Fermée, position permettant de ne plus faire circuler l'eau, utile pour la maintenance ou l'hivernage.

La vanne classic multivoies pour filtres à sable Astral est équipée d'un voyant de turbidité amovible permettant de contrôler la qualité de l'eau évacuée lors des opérations de lavage et rinçage.
Elle est également équipée d'une connexion filetée permettant la mise en place d'un manomètre ou d'un pressostat.

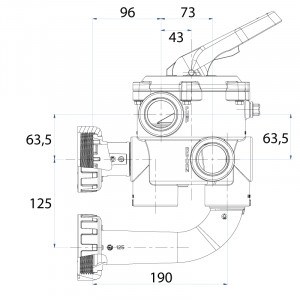

- Raccordements sur le filtre de la piscine par unions filetés 1"1/2 (50 mm) pour les filtres jusqu'à 17 m3/h.
Entrée/sorties sur la vanne filetage femelle 1"1/2.

Filtres compatibles avec la vanne multivoies CLASSIC PLUS side

Vanne 1" 1/2 - 50 mm (73950)

La vanne 1"1/2 (73950) est compatible avec les filtre suivants:

- Filtre à sable ASTRALPOOL Cantabric side 400, 500 et 600

- Filtre à sable ASTRALPOOL Millenium side 430, 480, 560 et 660

- Filtre à sable ASTRALPOOL Aster 350, 450, 600 et 680

- Filtre à sable ASTRAPOOL Vésubio 500 et 600

- Filtre à sable ASTRAPOOL Berlin 500 et 600

Votre filtre à sable ASTRALPOOL est en 2" (63mm)? La vanne Classic plus 2" est disponible.

Contactez nos conseillers pour vérifier la compatibilité de votre filtre.

NOTICE

Notice d'installation et utilisation Vanne CLASSIC PLUS multivoies side pour filtre à sable piscine ASTRAPOOL avec montage 1" 1/2

GARANTIE

2 ans
