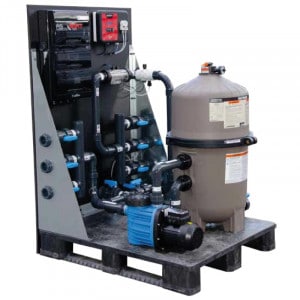

Groupe de filtration piscine à cartouches pré-monté PalBox Swim Box
  • Groupe de filtration piscine à cartouches pré-monté PalBox Swim Box
  • Groupe de filtration piscine à cartouches pré-monté PalBox Swim Box

Groupe de filtration piscine à cartouches pré-monté PalBox SwimBox - 50m3

Groupe de filtration complet pré-monté sur palette
Filtration et traitement complet de l'eau
Facilité d'installation
Encombrement réduit
Prêt à être raccordé au circuit hydraulique
Économies d'eau et d'énergie
Comprend
- 1 pompe à vitesse variable Badu Speck
- 1 filtre à cartouches Hayward
- 1 coffret électrique multifonctions
- 1 Combiné électrolyseur/régulation automatique pH
- 1 by-pass pour pompe à chaleur
2 modèles disponibles : Pour piscines jusqu'à 50 m3 ou 75 m3

Voir la description

Ajouter aux Favoris

Vous devez être connecté à votre compte client

Référence : PI-01022

6 990,00 € Prix à partir de  :  6 990 .00 € TTC

Stock : Disponible
LivraisonLivraison offertePaiementPaiement en 3 fois

DESCRIPTION

Vous construisez ou faites construire une piscine ?
Vous rénovez une ancienne piscine ?
Vous ne souhaitez pas faire le montage du groupe de filtration ?
Vous souhaitez disposer d'un groupe de filtration fiable ?
Vous désirez désinfecter l'eau sans l'aide de produits chimiques ?
Vous souhaitez faire des économies d'eau et d'électricité ?

Pour répondre à toutes ces questions et bien d'autres encore, Pisceen.com vous présente le groupe de filtration pré-monté pour piscine PalBox SwimBox

Pourquoi choisir le groupe de filtration pour piscine PalBox SwimBox ?

Les 3 éléments constitutifs d'une piscine sont le bassin, la filtration et le traitement de l'eau.
Le principe général de fonctionnement est simple :
pour éviter la stagnation de l'eau dans le bassin, on la fait circuler en circuit fermé en l'aspirant à l'aide d'une pompe, puis en la filtrant à l'aide d'un filtre dédié et enfin on la refoule dans le bassin.
Le traitement désinfectant peut-être fait directement dans le bassin ou sur le circuit de filtration.

Il est important de savoir que l'état sanitaire de l'eau de votre piscine est conditionné majoritairement par sa qualité de filtration sans quoi le traitement désinfectant sera inopérationnel.

Le groupe de filtration PalBox SwimBox va non seulement parfaitement filtrer votre eau mais en plus, simultanément, il va l'équilibrer et la désinfecter !

Quelles sont les piscines compatibles avec le groupe de filtration pré-monté PalBox SwimBox ?

Le groupe de filtration PalBox SwimBox se décline en 2 versions, une pour les piscines jusqu'à 50m3 et l'autre pour les piscines jusqu'à 75m3.

Les piscines doivent être équipées d'un réseau hydraulique d'aspiration et de refoulement.
L'aspiration se fait à la surface par un ou plusieurs skimmers et par le fond par une bonde de fond. Une prise balai pour le nettoyage du bassin doit être également prévue.
Le refoulement se fait à l'intérieur du bassin par une ou plusieurs bouches de refoulement.
Ce réseau hydraulique et donc constitué de tuyaux qu'il va falloir raccorder au groupe de filtration.

PalBox SwimBox est équipé d'un by-pass en refoulement vous permettant le raccordement d'un chauffage par pompe à chaleur si vous le souhaitez.

Ce groupe de filtration doit être installé à une distance de 5m maximum par rapport à la piscine.

Comment installer le groupe de filtration pré-monté PalBox SwimBox ?

Si votre piscine est compatible avec le groupe de filtration PalBox SwimBox, son installation est très simple.

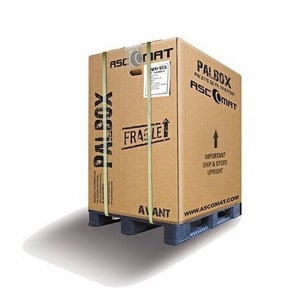

PalBox SwimBox est pré-monté sur une palette compacte en PVC imputrescible, ses dimensions au sol sont 1m x 1,20m avec une paroi de 1,54m de hauteur sur 1m de largeur.
Il doit reposer sur une surface plane et stable, une dalle en béton est idéale.
Ce groupe de filtration doit être protégé de la pluie et de la lumière directe du soleil, il peut être installé dans un local technique existant (garage, cave, abri de de jardin...) ou à prévoir.
Attention à la largeur de la porte du local technique qui doit permettre le passage de PalBox SwimBox (1m de largeur minimum).
Ce groupe de filtration est prévu pour fonctionner indifféremment au-dessous ou au-dessus du plan d'eau.
La hauteur maximum pour une installation au-dessus est 1m par rapport à la surface de l'eau (piscine pleine).

Les connexions hydrauliques de tout l'équipement à été réalisé et testé sous pression en atelier, vous n'avez plus qu'à coller les tuyaux de votre circuit hydraulique :
- en aspiration le(s) skimmer(s), la bonde de fond et la prise balai sur les vannes d'aspiration du groupe de filtration.
- en refoulement sur les vannes de refoulement du groupe de filtration.
- l'entrée et la sortie de la pompe à chaleur (si vous en disposez) sur les vannes entrée/sortie du by-pass.
Il n'y a pas besoin de créer un réseau d'eau usée car le nettoyage du filtre à

PalBox SwimBox est équipé d'un coffret électrique, tout le câblage des différents équipements est déjà réalisé et testé, c'est pourquoi seul le coffret doit être raccordé à votre installation principale selon la norme électrique C 15-100.
La section du câble d'alimentation sera en fonction de l'éloignement du groupe de filtration par rapport à votre installation principale (faites valider ce raccordement par votre électricien).

Attention, en raison de l'eau salée et de l'électrolyseur, il est impératif d'équiper le groupe de filtration PalBox SwimBox d'une mise à la terre indépendante de la terre électrique de votre installation. Cette mise à la terre peut se faire par un Pool-Terre, une tresse de liaison et un piquet de terre à enfoncer dans le sol.

En résumé, l'installation du groupe de filtration consiste en quelques collages, un raccordement électrique une mise à la terre et c'est tout !

Comment fonctionne le groupe de filtration pré-monté PalBox SwimBox ?

Le groupe de filtration PalBox SwimBox, filtre et traite intégralement (équilibre + désinfection) l'eau de votre piscine.
- La pompe de filtration à vitesse variable aspire et refoule l'eau via le filtre.
Le fonctionnement de cette pompe est très silencieux et économique car vous pouvez adapter la vitesse de fonctionnement du moteur en fonction des saisons vous permettant ainsi d'importantes économies d'énergie.

- Le filtre à cartouches multiples filtre l'eau puis elle est refoulée filtrée.
Ce type de filtre est plus performant qu'un filtre à sable grâce à sa finesse de filtration (15 à 20 microns) et plus économe en eau car le nettoyage des cartouches consomme moins d'eau que le contre lavage d'un filtre à sable.

- Sur le circuit de refoulement est présent un combiné électrolyseur au sel/régulation automatique du pH, permettant d'équilibrer l'eau avec du correcteur de pH (pH Plus ou pH Moins) ainsi que la désinfection de l'eau sans produit chimique.
L'électrolyseur est équipé d'une sonde pour mesurer et ajuster sa production de désinfectant en fonction des besoins.

- Le by-pass pour alimenter une éventuelle pompe à chaleur est positionné avant le traitement de l'eau.

- Le coffret électrique permet de programmer les cycles de filtration, il alimente et protège tout l'équipement et il est équipé d'un transformateur (100VA) pour le raccordement de projecteur(s) dans votre piscine.

Quel entretien pour le groupe de filtration pour piscine PalBox SwimBox ?

Tout le matériel constituant le groupe de filtration PalBox SwimBox est "haut de gamme" fiable, performant, robuste et économe.

Son entretien en saison de baignade est facile et peu fréquent :
- le panier de préfiltre de la pompe doit être contrôlé visuellement (grâce à son couvercle transparent), puis vidé et nettoyé lorsque nécessaire.
- les cartouches du filtre doivent être rincées à l'aide d'un simple jet d'eau, leur niveau d'encrassage se visualise à l'aide du manomètre présent sur la cuve du filtre.
- le bidon de correcteur de pH (pH plus ou pH moins) doit être remplacé par un neuf dès qu'il est vide.
- le taux de sel de la piscine doit être contrôlé et corrigé de temps en temps.

L'hivernage passif (arrêt de la filtration en hiver) est facilité par la présence de bouchons de purge sur la pompe et le filtre afin de les protéger du gel.


Notre équipe spécialiste de la filtration et du traitement de l'eau pour piscine est à votre disposition pour étudier et vous proposer au meilleur prix votre solution personnalisée de groupe de filtration pré-monté pour votre configuration.

CARACTÉRISTIQUES TECHNIQUES

Fabrication du groupe de filtration pré-monté PalBox SwimBox.

Le groupe de filtration PalBox SwimBox est assemblé en France dans un atelier dédié.

La pompe et le filtre sont fixés sur la palette.
Le circuit hydraulique est collé puis testé sous pression.
Les vannes sont fixées sur la paroi pour être facilement accessibles et manipulables.
Le coffret électrique, le régulateur automatique de pH et le boitier de l'électrolyseur sont fixés sur la paroi et leurs liaisons électriques sont faites et testées.
Sur la canalisation hydraulique de refoulement est collée la cellule de l'électrolyseur ainsi que le support de sonde et injecteur du régulateur automatique de pH.

Atelier de fabrication PalBox SwimBox

Atelier de fabrication PalBox SwimBox

Test de mise en pression circuit hydraulique PalBox SwimBox

Test de vérification sous pression du circuit hydraulique

POMPE À VITESSE VARIABLE MAKO VS

PalBox SwimBox est équipée d'une pompe à vitesse variable fabriquée en Allemagne, par BADU SPECK.
En comparaison d’un moteur à vitesse unique, les coûts d’exploitation mais également les émissions de CO2 seront beaucoup plus faibles.

Plus la vitesse de rotation est basse, plus la consommation d’énergie est faible.
Une filtration constante 24h/24h permettra d’améliorer la qualité de filtration :
- Le mouvement constant de l'eau réduit les risques de photosynthèse et de développement d'algues.
- Grâce au passage plus lent de l'eau dans le filtre à cartouches qui permet une meilleure rétention des impuretés.

Trois vitesses variables du moteur peuvent être programmées individuellement, réglage entre 1000 t/min et 2830 t/min. La pompe Badu MAKO VS possède trois vitesses préprogrammées : 2000, 2400, 2830t/min. L’écran LED montre la vitesse actuelle du moteur, le mode «ECO» débranche l’écran automatiquement.

Pompe vitesse variable Badu MAKO VS

Pompe vitesse variable Badu MAKO VS.

Courbe de performance et écran digital pompe vitesse variable MAKO VS

Courbes de performance et écran digital pompe MAKO VS.

FILTRE A CARTOUCHES HAYWARD SWIMCLEAR

Grâce à sa conception intégrant 4 cartouches de filtration, Hayward SwimClear a la capacité de capturer plus de débris. Contrairement à un filtre à sable classique, il n’a pas besoin de contre-lavage, ce qui vous permet d’économiser jusqu’à 6 000 litres d’eau chaque année. Les cartouches se nettoient facilement au jet d'eau. En outre, ce filtre compact, affiche également des pertes de charge très faibles, contribuant à améliorer la performance énergétique de votre installation.

La combinaison de 4 cartouches en polyester haute densité, assure une grande qualité de filtration, tout en réduisant les fréquences de nettoyage, grâce à leur grande capacité de stockage de débris.

Le filtre à cartouche est une véritable solution écoresponsable, car il contribue à la qualité de votre eau de baignade grâce à sa grande finesse de filtration (20 à 25 microns), tout en réduisant votre consommation de produits chimiques, et le rejet des eaux de contre-lavage.

Son design compact, avec une très faible emprise au sol, en fait le filtre idéal pour la PalBox SwimBox.

Filtre à cartouches Hayward Swimclear

Vue détaillée filtre à cartouches hayward Swimclear.

Filtre à cartouches économique pour piscine Hayward Swimclear

Filtre à cartouches écologique pour piscine Hayward Swimclear.

COFFRET ÉLECTRIQUE FULL OPTIONS

Afin de coordonner le bon fonctionnement de votre filtration, PalBox SwimBox est équipée de série, d'un coffret électrique "Full Options", comprenant les équipements suivants :

■ Protection différentielle 30 mA type AC monophasée.
■ Gestion de la filtration par horloge et inverseur Manu /0/ Auto.
■ Alimentation 12V pour éclairage 100, 300 ou 600 VA.
■ 2 départs asservis à la filtration.
■ 2 départs 10A en attente.
■ 1 disjoncteur courbe D pour PAC (maxi 25A-à préciser à la commande).
■ 1 prise de courant sur le côté du coffret.

Coffret électrique PalBox SwimBox Full options

Coffret électrique PalBox SwimBox Full options

TRAITEMENT PAR ÉLECTROLYSE AU SEL CHLORISEL GOLD.

PalBox SwimBox est équipé de l'électrolyseur au sel Chlorisel GOLD comprenant dans un boitier compact une régulation automatique du pH ainsi qu'un électrolyseur au sel qui pilote la cellule électrolytique.
Un porte sonde collé sur le circuit hydraulique permet de fixer les sondes pH et ORP (mesure de la production de l'électrolyseur) ainsi que l'injecteur de correcteur de pH et une sonde de température.
2 versions sont proposées : Chlorisel Gold 60 pour PalBox SwimBox 50m3 et Chlorisel Gold 90 pour PalBox SwimBox 75m3.

Fonctionnement de la régulation automatique de pH par pompe doseuse de Chlorisel Gold.

Elle permet de stabiliser le pH de l'eau (idéalement pH 7,2), étape préalable et indispensable pour un confort de baignade optimum et une parfaite désinfection de l'eau :
- Régulation automatique du pH proportionnelle.
- Mode correcteur acide ou base.
- Consigne pH réglable de 6,8 à 7,6.
- Affichage digital de la valeur du pH mesurée.
- Calibration précise avec la sonde en 2 points (pH7 et pH10).
- Appareil calibré en usine, prêt à l’emploi.
- Sécurités dépassement des plages de consigne et surdosage.
- Messages d’alarmes clignotants.
- Voyants d’alarme et de contrôle de fonctionnement.
- Injection 1,8 l/h.
- Crépine d'aspiration avec tuyau à placer dans le bidon de correcteur de pH.

 Fonctionnement de l'électrolyse au sel de Chlorisel Gold.

L'électrolyse au sel pour piscine permet la désinfection de votre eau de piscine sans produits chimiques.
Le principe de fonctionnement est simple, l'eau doit être salée (5g de sel par litre d'eau pour PalBox SwimBox) avec un sel spécial piscine.
Après avoir été filtrée, l'eau salée traverse une cellule électrolytique qui par réaction électrochimique produit de l'hypochlorite de sodium.
L'hypochlorite de sodium est un puissant désinfectant qui va purifier votre eau et au contact des UV solaires il se recombiner en sel et ainsi de suite.

- Le coffret est équipé d'un affichage LCD avec un clavier digital pour le paramétrage de l'électrolyseur et de la régulation du pH.
- Le menu de l'écran permet l'affichage Redox, taux de sel, température, pH, durée de vie de la cellule.
- Autotest intelligent, avec historique des événements.
- La sonde ORP mesure en continu le niveau de désinfection de l'eau et ajuste la production de l'électrolyse en fonction des besoins.
- Mode hivernage automatique selon la température de l’eau
- La technologie SMART POWER permet une production constante de désinfectant.
- La cellule est autonettoyante par inversion de polarité progressive avec mémoire (réglable de 2 à 16h selon la dureté de l’eau).
- Mode "Superchloration" à mémoire (BOOST 24h), en cas de fortes chaleurs et (ou) de fréquentation importante de la piscine.
- Mode volet roulant permettant de réduire la production de l'électrolyseur si votre volet de piscine est fermé (si le volet est équipé d'un contacteur dédié).
- Sécurités : manque d’eau / sel bas / défaut cellule /dépassement des plages de consigne pH et surdosage / valeur REDOX haute et basse.
- Taux de Sel Minimum : 2,5 g/l (5g/l conseillé en début de saison).

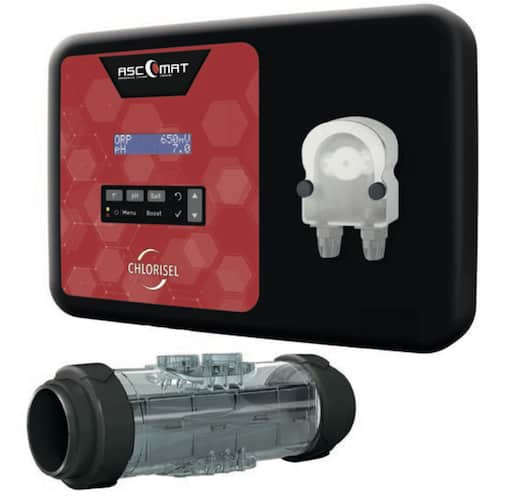

Électrolyseur au sel pour piscine Chlorisel Gold

Coffret et cellule électrolyse au sel Chlorisel Gold

NOTICES

Notice pompe vitesse variable MAKO VS

Notice pompe vitesse variable MAKO VS badu speck

Notice filtre à cartouche Hayward Swimclear

Notice filtre à cartouche hayward swimclear

Notice Électrolyseur au sel Chlorisel gold

Notice Électrolyseur au sel Chlorisel gold

GARANTIES

- La pompe à vitesse variable Mako VS est garantie 2 ans.

- Le filtre à cartouches Hayward Swimclear est garanti 10 ans sur la Cuve et 5 ans sur les équipements.

- Le coffret électrique Full Options est garanti 2 ans.

- L'électrolyseur Chlorisel Gold est garanti 2 ans (cellule garantie 3 ans).
