Kit de chauffage solaire Heliocol pour piscine

DESCRIPTION

Votre piscine représente un investissement important mais vous n’en profitez que durant une période limitée, durant quelques semaines estivales.

Les études démontrent que la méthode la plus rentable pour prolonger la saison de la baignade est de mettre en place un chauffage piscine en se servant de la ressource la plus abondante et la plus écologique : LE SOLEIL.

Pourquoi ne pas tirer parti de cette ressource gratuite et exploiter la chaleur du soleil à votre avantage ?

Investir dans un système de chauffage solaire est une très bonne manière de garantir que votre piscine sera à la bonne température à chaque baignade (tant que le soleil brille).

Avec Heliocol, le collecteur de chauffage solaire piscine le plus vendu au monde, vous pouvez prolonger la saison de baignade et mieux profiter de votre piscine.

Avec une expérience de plus de 40 ans, Heliocol est connu pour être l'un des panneaux les plus efficaces, fiables et durables.

Quels sont les avantages d'Heliocol ?

Augmentation de la température de l’eau.
Avec une bonne orientation, votre kit de chauffage Heliocol vous permet de gagner plusieurs degrés afin de prolonger votre saison de baignade.

Adaptabilité.
Les tubes individuels des panneaux Heliocol offrent une grande adaptabilité d’installation. Vous pouvez contourner les cheminées, VMC et autres obstacles se trouvant sur votre toiture.

Gain de chaleur maximal et sécurité sanitaire.
La conception unique en tubes individuels offre une exposition maximale du tube à la chaleur du soleil. De plus, l’espace entre chaque tube permet d’évacuer facilement la pluie et évite toute stagnation de l’eau pouvant créer des moisissures.

Entretien réduit.
Vos capteurs ne nécessitent que peu d’entretien et d’opérations de maintenance. Il est recommandé de les vidanger à la fin de la saison de baignade, afin de les protéger contre le gel.

Le chauffage Heliocol : Comment ça marche ?

Les collecteurs Heliocol sont fabriqués sous forme de "modules" individuels et connectés ensemble en usine en groupes de quatre modules pour former des "panneaux". Vous connectez les panneaux fournis pour former des "tapis" de différentes longueurs, en fonction des exigences individuelles de votre site.
Le système Heliocol se compose d'un ou plusieurs bancs de capteurs, connectés au système de filtration de votre piscine.

Le terme "tapis" désigne la surface de chauffage du panneau Heliocol. Il est composé de tubes au travers desquels l'eau circule et emmagasine la chaleur.

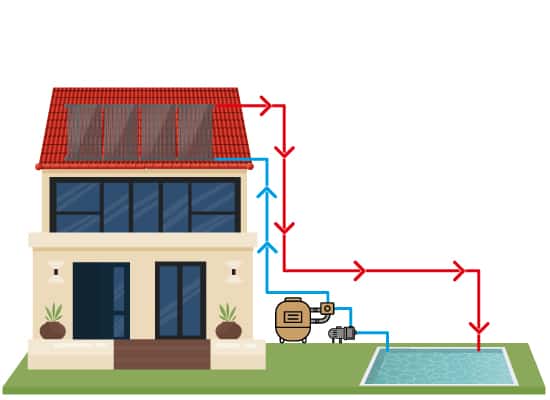

Principe de fonctionnement de Heliocol.

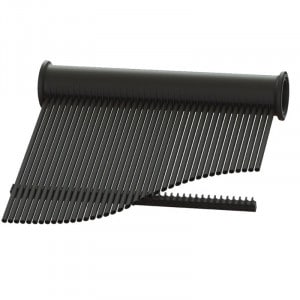

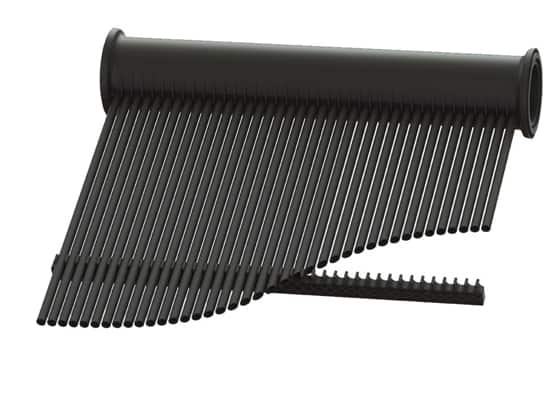

Détail d'un module Heliocol.

De la même manière que pour tout autre système de chauffage de l'eau, le tapis de capteurs doit être relié à la filtration de la piscine. L'eau, une fois filtrée, passe par le collecteur et circule dans les nombreux tuyaux du tapis. Une fois l'échange thermique effectué, l'eau chaude est renvoyée vers la piscine, grâce à votre pompe de filtration.

Le tapis Heliocol peut être installé au sol, sur un rack ou bien sur une toiture, en fonction de votre espace disponible. Dans le cas où il est installé sur toiture, il peut être nécessaire de rajouter une pompe de circulation, pour compenser la perte de charge. En effet, une installation en hauteur, ou à une distance relativement éloignée de votre local technique, peut engendrer un manque de débit pour assurer la bonne circulation de l'eau dans votre système de capteurs.
Pour en savoir plus sur les surpresseurs.

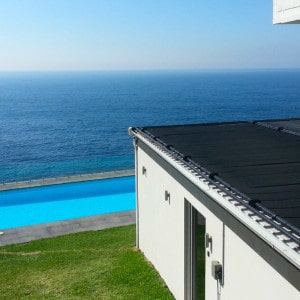

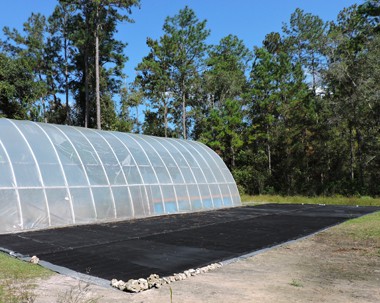

Installation Heliocol au sol.

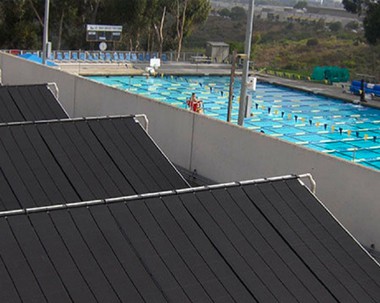

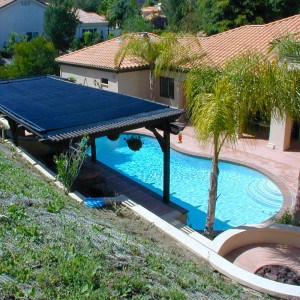

Installation Heliocol sur rack.

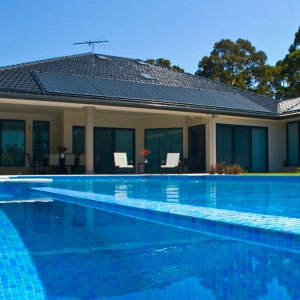

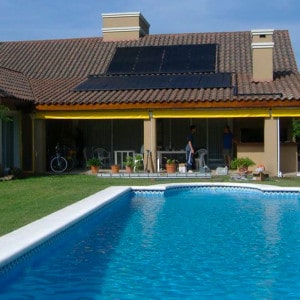

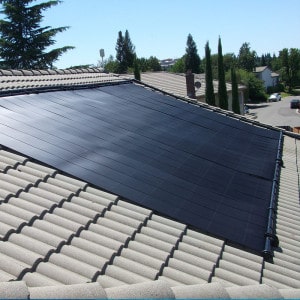

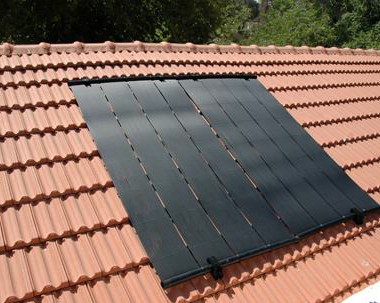

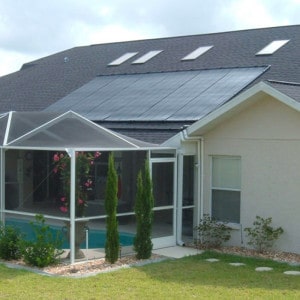

Installation Heliocol sur toiture.

Le panneau Heliocol en détail :

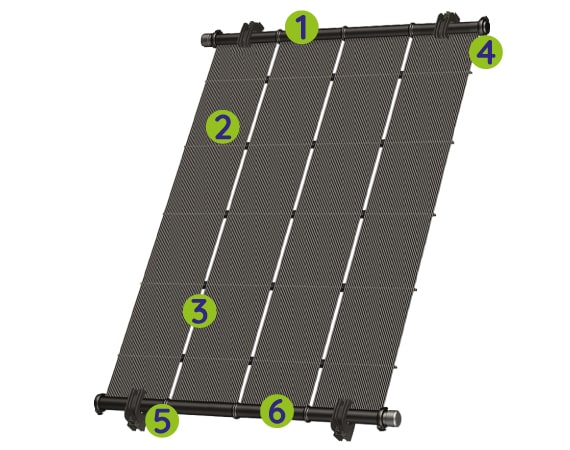

Vue détaillée du panneau Heliocol.

Un tapis résistant au vent et aux UV.

Le tapis Héliocol bénéficie d'une technologie unique et brevetée. Chaque tube du collecteur est individuel sur toute la longueur du panneau. Cette conception permet à l'air de passer à travers le corps du panneau. L'espacement entre les tubes est maintenu par des barrettes, pour assurer une exposition maximale au soleil, et éviter les déformations due aux écarts de température. Ce système réduit les espaces entre les panneaux, minimisant l'espace requis pour l'installation.

La fixation du panneau ne s'effectue que sur le collecteur. Ce procédé à l'avantage de générer beaucoup moins de travaux de perçage, en particulier si vous décidez d'installer les panneaux sur une toit

En laissant passer le vent à travers le corps du panneau, les tubes du panneau Heliocol sont beaucoup plus stables dans les zones exposées aux vents.

Le panneau est composé de polypropylène résistant aux UV. Les 40 années d'expérience du fabricant, situé dans une région très fortement exposée au soleil lui ont permis de développer un produit de très haute qualité en termes de performance et de résistance.

Comment dimensionner Heliocol pour ma piscine ?

L'aspect le plus pertinent du dimensionnement d'un système est basé sur la superficie en mètres carrés de votre piscine. Nous vous recommandons généralement de faire correspondre entre 50% et 100% de la surface totale de votre piscine à la couverture des capteurs (panneaux).

Par exemple, si votre piscine mesure 50 mètres carrés, la surface de panneaux à prévoir de 50% équivaut à 25 mètres carrés.
À partir de là, vous voudrez regarder en sélectionnant une taille de panneaux adaptée à votre zone d'installation.

Pour plus de détails, prenez le temps de lire notre article : Combien me faut-il de panneaux solaires pour chauffer l'eau de ma piscine ?

CARACTÉRISTIQUES TECHNIQUES

Notre Kit de chauffage Heliocol pour piscine est composé de 8 panneaux prêts à être installés, avec tout le matériel de raccordement.

Caractéristiques d'un panneau Heliocol

Composition du kit

Les composants suivants sont inclus dans chaque kit d'installation.

Installation des panneaux

Les entrées sont toujours connectées à l'extrémité inférieure du tapis. La sortie est connectée dans le coin supérieur opposé en diagonale.
Il est préférable de connecter l'entrée d'eau au point le plus éloigné de la piscine, de sorte que la sortie puisse être aussi proche que possible de la piscine, afin de réduire les pertes de chaleur.

Les 8 panneaux du kit de chauffage Heliocol peuvent être installés sur une seule rangée. Cependant, si vous manquez d'espace, vous pouvez les connecter en série ou en parallèle, afin de vous adapter au mieux à l'espace dont vous disposez.

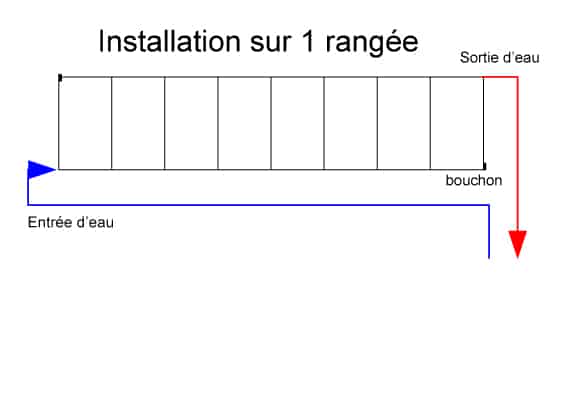

Installation de capteurs Heliocol sur 1 rangée.

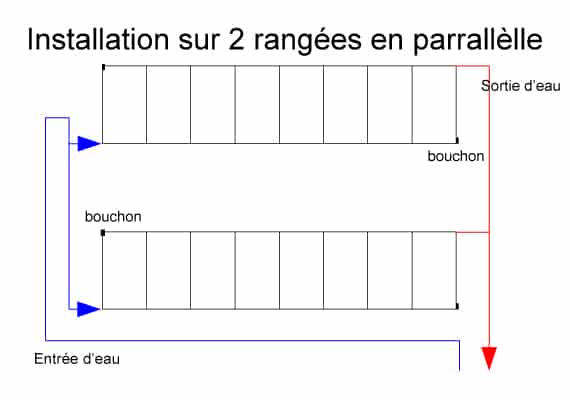

Installation de capteurs sur 2 rangées en parallèle.

Si vous optez pour un raccordement de vos capteurs en série, 2 solutions sont à votre disposition.

Le principe de la boucle de Tichelmann est l'égalisation des pertes de charge entre les différentes branches d'un réseau hydraulique fermé (chauffage, climatisation, réseau solaire, etc.) en leur attribuant chacune la même longueur, les mêmes coudes et le même équipement. Ainsi, chaque branche du réseau offre la même perte de charge et un débit équivalent.

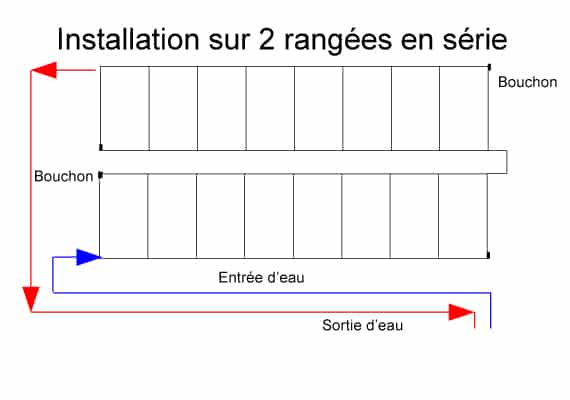

Installation de capteurs sur 2 rangées en série.

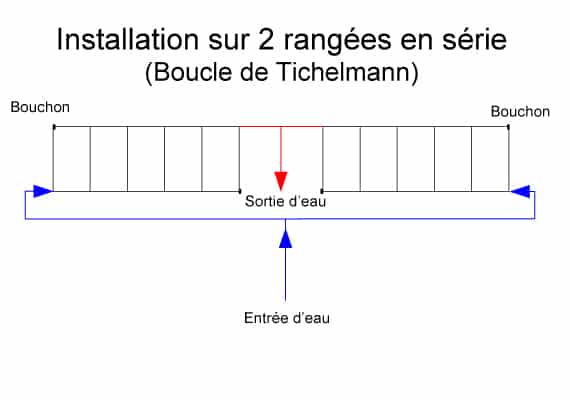

Installation chauffage Heliocol sur 2 rangées en série(Tichelmann).

Installez le nombre sélectionné de panneaux sur une ou plusieurs rangées. Montez chaque panneau sur votre surface d'installation préférée (toit ou support). Effectuez les branchements d'eau vers et depuis chaque panneau. Effectuez les raccordements d'eau aux conduites d'alimentation et de retour des systèmes de plomberie. Régulation manuelle du chauffage.

La régulation manuelle utilise la pompe de filtration pour faire circuler l'eau dans le ou les panneaux, ceux-ci devant être situés le plus proche possible du local technique. Un clapet anti-retour doit être positionné sur la pour éviter que votre système de filtration se désamorce lorsque le chauffage est installé sur toiture. 3 vannes manuelles du by-pass (en option) permettent de réguler ou d'isoler l'alimentation en eau des panneaux. En outre, Le système by-pass permet d'arrêter ou mettre en hivernage le chauffage Heliocol.

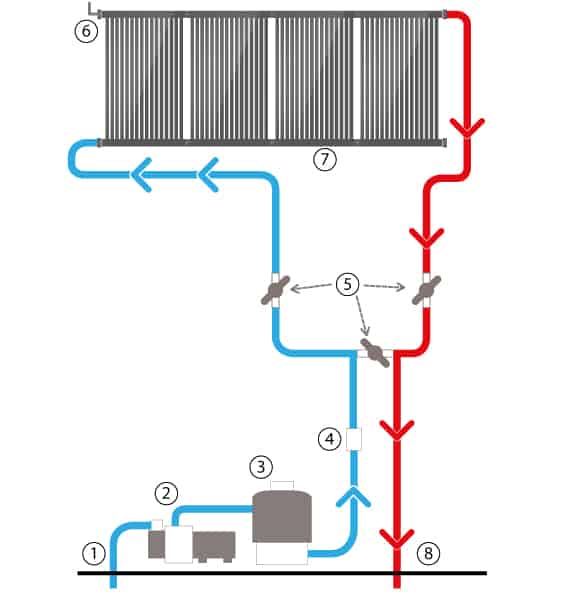

Chauffage Heliocol avec régulation manuelle.

Régulation automatique du chauffage Heliocol

La régulation automatique est composée d'une vanne motorisée couplée à une sonde de température. Lorsque vous choisissez une température de consigne (la température que vous souhaitez atteindre), la sonde de température utilise la vanne de régulation pour faire circuler l'eau dans les panneaux. Lorsque la température est atteinte, la sonde envoie l'information à la vanne motorisée de cesser l'alimentation en eau du chauffage. Pour en savoir plus sur la régulation automatique pour chauffage solaire.

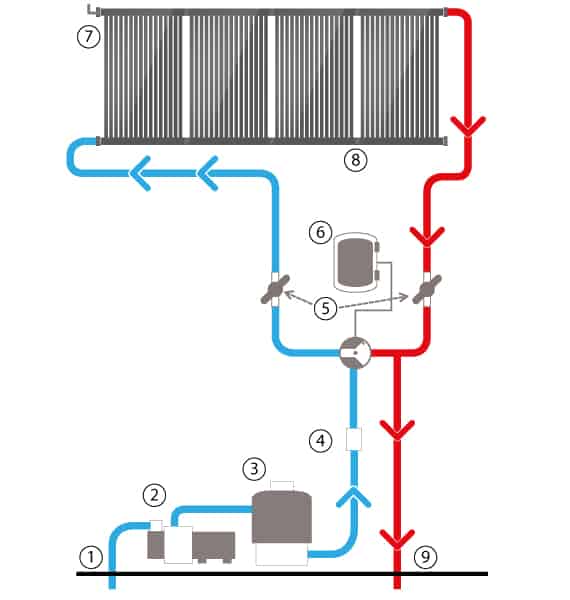

Chauffage Heliocol avec régulation automatique.

VIDÉO

Pour en savoir plus sur l’efficacité du chauffage pour piscine Heliocol, parcourez nos vidéos de témoignages clients.

EMBALLAGE ÉCO-RESPONSABLE

Chauffer naturellement sa piscine grâce à l'énergie du soleil est un bon moyen de profiter de sa piscine, tout en limitant son empreinte carbone. Nous avons voulu pousser plus loin la réflexion afin de rendre notre kit encore plus écoresponsable.

Le carton d'emballage du kit est un carton recyclé. Initialement, il contient la matière première servant à réaliser les panneaux Heliocol. Par ailleurs, afin de rendre les kits plus compacts, nous avons opté pour rangement astucieux des panneaux. Calés dans le carton, ils occupent beaucoup moins d'espace et tous les accessoires sont correctement calés à l'intérieur. Votre kit est livré complet en un seul colis.

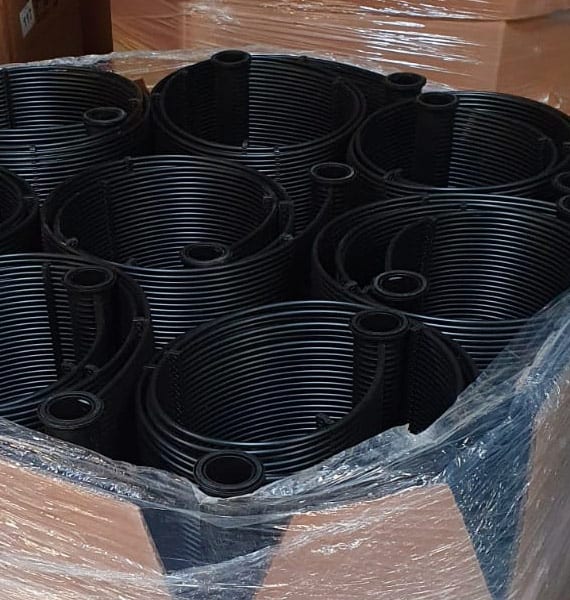

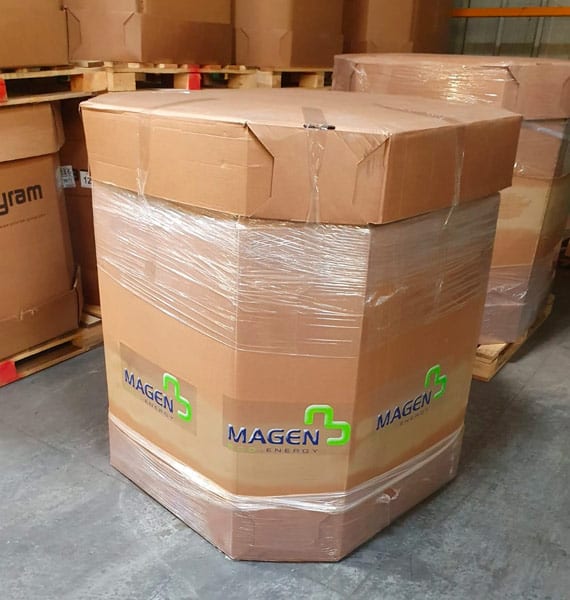

Emballage en carton recyclé kit chauffage Heliocol.

Collecteurs Heliocol livrés en seul colis.

GARANTIE ET NOTICE

Les panneaux Heliocol pour le chauffage des piscines sont couverts par une garantie constructeur de 10 ans.

Notice :
