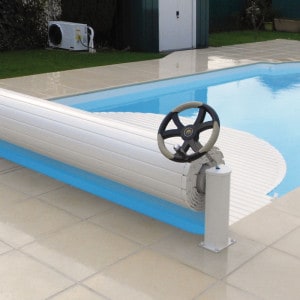

Volet hors-sol manuel pour piscine Pool Classic APF

DESCRIPTION

Est-il possible de sécuriser ma piscine avec un volet hors sol au prix le moins cher ?

Nous avons une excellente réponse à cette question : oui c'est possible avec le volet hors sol manuel Pool Classic APF et bien plus encore...

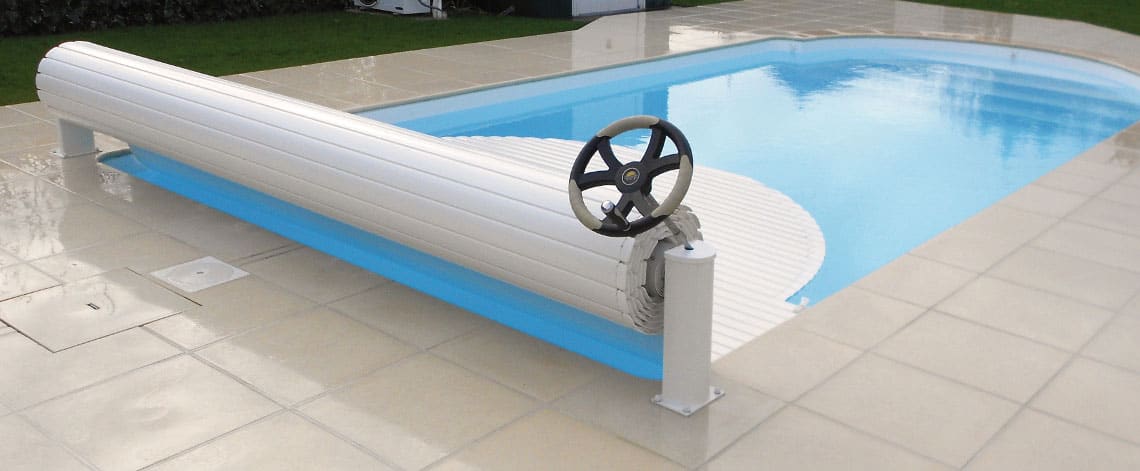

Le volet hors-sol manuel Pool Classic est la déclinaison manuelle de la version du volet Pool Classic APF automatique.
Il reprend toutes les caractéristiques techniques de la version automatique mais ici sans motorisation.

Il est conforme à la norme NF P 90-308 (si respect des consignes de mise en œuvre du fabricant), c'est à dire que lorsqu'il est fermé, il empêche les chutes accidentelles des enfants et des animaux domestiques, votre piscine est ainsi sécurisée.

De plus, son tablier flottant lui permet de maintenir la température de l'eau et de réduire significativement l'évaporation.
Vous faites ainsi des économies d'eau et de produits de traitement et si vous chauffez votre piscine avec une pompe à chaleur, vous faites d'importantes économies d'énergie.
Pool Classic Manuel vous offre en option la possibilité de chauffer gratuitement votre piscine grâce à l'énergie solaire à l'aide d'un tablier composé de lames solaires en polycarbonate.

Et enfin, ne nécessitant aucunes liaisons électriques, Pool Classic peut s'installer à moindre coût sur de très nombreuses piscines déjà construites mais également pour les nouvelles constructions.

Nous vous livrons ce volet sous forme de kit que vous pouvez installer vous-même pour encore plus d'économies !
Il nous est cependant possible de vous proposer son installation par nos partenaires.

Comment fonctionne le volet hors sol Pool Classic Manuel ?

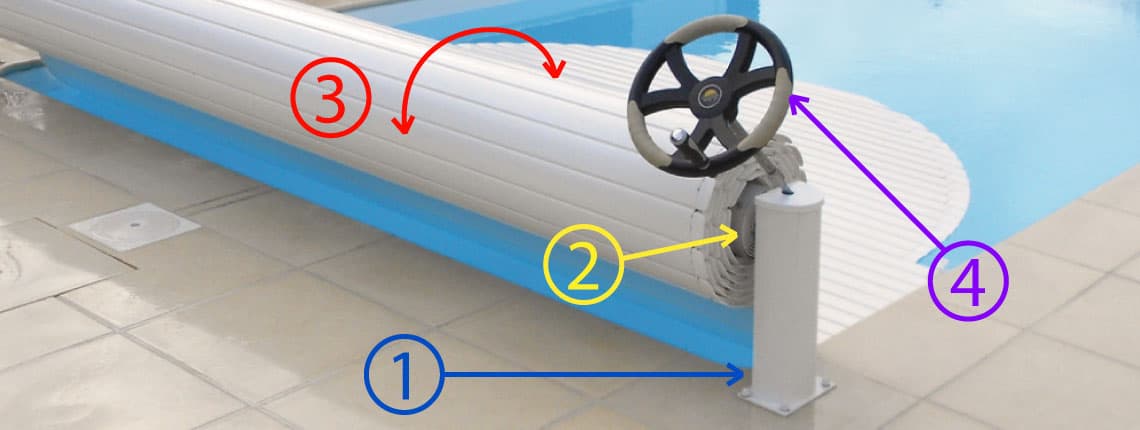

Positionné en bout de bassin, ce volet hors sol pour piscine est composé de deux pieds (1) qui supportent un axe mobile (2) autour duquel s'enroule et se déroule le tablier flottant (3).
Les manœuvres manuelles d'ouvertures et de fermetures se font facilement et sans effort à l'aide d'un volant-manivelle (4) amovible raccordé à un mécanisme de démultiplication.
Pour 15 tours de manivelles, vous obtenez un tour complet de l'axe.
Les dimensions maximales possibles du bassin sont 10m x 5m.

Pour être conforme à la norme NF P 90-308, un verrouillage du tablier par sangles de sécurité fournies est indispensable lorsque le volet est fermé.

Et pour encore plus de sécurité, le volant-manivelle est amovible pour que personne ne puisse manipuler Pool Classic Manuel sans votre accord.

Fonctionnement du volet piscine hors-sol Pool Classic manuel APF

Le tablier est composé de lames creuses, alvéolées, bouchonnées étanches (5) et (6) qui "piègent" l'air et permettent ainsi la flottabilité du volet de piscine.
L'air contenu dans les lames permet une isolation thermique limitant la perte de chaleur et l'évaporation de l'eau.
Ces lames peuvent être en PVC opaque ou en polycarbonate solaire.

Vue en coupe de lames de volet de sécurité pour piscine.

Lames PVC ou Polycarbonate pour volet piscine APF.

Formes de piscines compatibles avec le volet Pool Classic Manuel

Ci-dessous présentation des formes compatibles, attention aux dimensions maximales possibles : longueur 10m, largeur 5m :

Piscine rectangulaire.

Piscine avec 1 coté en forme de demi-lune.

Piscine en forme de trapèze.

Piscine rectangulaire avec pans coupés.

Piscine rectangulaire avec escalier centré sur la largeur.

Piscine rectangulaire avec escalier excentré sur la droite.

Piscine rectangulaire avec escalier excentré sur la gauche.

Piscine rectangulaire avec escalier excentré sur longueur gauche.

Piscine rectangulaire avec escalier excentré sur longueur droite.

Piscine rectangulaire avec escalier roman centré sur la largeur.

Piscine rectangulaire avec escalier roman excentré sur la droite.

Piscine rectangulaire avec escalier roman excentré sur la gauche.

Installation du volet hors sol Pool Classic Manuel APF

Pool Classicl APF Manuel vous est livré sous forme d'un kit conditionné dans plusieurs emballages facilement transportables par 2 personnes.
(1) cartons contenant l'axe du volet, les lames du tablier préassemblées 3 par 3.
(2) carton contenant les pieds et les accessoires.

Conditionnement du kit volet hors sol Pool Classic Manuel

Contenu de l'emballage volet hors-sol Pool Classic

Son installation se fait en quatre étapes :

1 - Découpe des margelles

Cette étape est à prévoir si votre piscine est déjà construite avec des margelles mises en place qui débordent à l'intérieur du bassin.
Dans ce cas, il faudra les découper (sur 20 cm environ) à la verticale des pieds pour permettre au tablier de se déployer à la surface du plan d'eau.
Cette opération n'est pas nécessaire si vos margelles ne débordent pas à l'intérieur du bassin.

Si elles ne sont pas encore posées (piscine en construction), prévoyez leur découpe avant de les mettre en place afin de vous faciliter cette opération.

Découpe margelle pour passage de lames de volet piscine.

Découpe de margelles avec disqueuse pour volet piscine hors-sol.

2 - Fixation de l'axe et pieds du volet

- Dans un premier temps, cette opération consiste à fixer l'axe entre ses deux pieds.
L'accrochage de l'axe est très simple car il se fait à l'aide de goupilles.

- Dans un second temps, il faut procéder à la fixation des pieds.
Cette étape consiste à percer quatre trous pour chacun des pieds.
Ces trous peuvent être percés sur la margelle ou sur la plage périphérique de la piscine, il est impératif que vos margelles soient scellées sur un chainage en béton et (ou) que vos plages périphériques soient elles aussi en béton armé.

- Dans un troisième temps, la fixation des pieds se fait par chevilles et tires fonds boulonnés (fournis).
Si vos margelles sont galbées, un "surfaçage" peut être utile à chaque emplacement des pieds pour qu'ils soient parfaitement de niveau.
La mise à niveau verticale des pieds s'ajuste à l'aide de rondelles spécifiques fournies.
Les trous de percement des pieds sont ovalisés pour pouvoir ajuster le plus précisément possible leur mise en place.

3 - Mise en place du tablier

Afin d'assurer la bonne mise en place du tablier, il est indispensable de respecter toutes les consignes.
Les lames sont livrées préassemblées par groupe de 3.
Il faut les poser à la surface de l'eau puis procéder par "encliquetage" pour les assembler entre elles.
Une fois assemblé, le tablier peut être relié à l'axe grâce à des sangles spécifiques.

Assemblage des lames du volet Pool Classic APF

Encliquetage des lames de volet piscine APF

Fixation des sangles de liaison des lames sur l'axe du volet

Vissage des sangles de liaison des lames de volet piscine Pool Classic

4 - Fixation des brides de sécurité normalisées

En fonction de la technique de construction de votre piscine, les brides de sécurité peuvent être fixées sur paroi (version standard), sur la plage piscine ou sous les margelles (en option).
Leur fixation se fait par perçage, chevillage et boulonnage.

Fixation des attaches de sécurité volet hors sol piscine Classic Pool APF

Clipsage des sangles de sécurité volet hors sol piscine Pool Classic APF

Compatibilité du volet hors sol Pool Classic Manuel APF avec un électrolyseur

Si le traitement désinfectant de votre piscine se fait par électrolyse du sel non pilotée, il est impératif de vous équiper d'un régulateur ORP sans quoi Pool Classic Manuel ne peut être garanti.
En effet, lorsqu'il est en fonctionnement, un électrolyseur du sel pour piscine produit en continu un gaz qui désinfecte l'eau.
Lorsque le volet est fermé, le gaz produit reste piégé sous les lames du tablier.
Cette concentration excessive de gaz dégrade rapidement le matériau des lames, les rendant impropres à leur usage de destination.
Si votre électrolyseur est équipé d'une régulation ORP, celui-ci est compatible avec Pool Classic Manuel.
Cette régulation automatique analyse la production de l'électrolyseur et maintien le niveau nécessaire de désinfectant pour éviter toute surconcentration.
Si votre électrolyse n'est pas pourvu de cette régulation ou qu'il vous est impossible d'en mettre une en place, le volet hors sol manuel Pool Classic Manuel n'est pas compatible avec votre configuration.

Notre équipe de conseillers spécialistes et à votre disposition pour étudier gratuitement la faisabilité de votre projet et envisager le traitement désinfectant approprié.

CARACTÉRISTIQUES

Axe en aluminium :

L'axe du volet est réalisé en aluminium anodisé.
Ce choix de matériau présente de nombreux avantages :

- Un poids léger.

- Résistance à la corrosion grâce à l'anodisation de l'axe.

- Résistance mécanique, l'alliage utilisé offre une résistance 2 fois supérieure à celle de l'acier.

Pieds :

En aluminium laqué avec capot ABS coloris standard blanc.
Coloris possibles en option, sable, gris clair ou gris anthracite.

Lames :

Lames étanches et articulées assurant une excellente protection pour votre piscine.

Lames en PVC opaques : 5 coloris disponibles : Blanc, Sable, Gris clair, Gris Moyen, Bleu

Lames en polycarbonate solaires (option) : 3 coloris disponibles : Gris clair, Gris foncé, Noir

Finition des lames :

La finition standard des lames est faite par des ailettes amovibles de 20mm assorties au coloris du tablier.
Des ailettes de 10mm et 30mm sont également possibles.

En option, des ailettes brosses sont possibles pour réduire l'intrusion des débris dans le bassin et limiter ainsi le nettoyage.

Deux niveaux de finition sont possibles pour les découpes d'arrondis d'angles du bassin et (ou) pour les escaliers.
Découpe en équerre avec finition ailettes standards.
Découpe en forme, dans ce cas de figure des ailettes spécifiques sont découpées selon le profil de la forme souhaitée.

Dispositifs manuels de sécurité :

- pontets de fixation sur paroi (livrés par défaut).
À fixer sur la paroi de la piscine au-dessus du niveau d'eau et en-dessous des margelles.
Disponibles en 7 coloris : Bleu clair, Bleu foncé, Sable, Blanc, Gris clair, Gris foncé, Noir
Dimensions : 65mm x 43mm x 7mm.

- Pontets de fixation sur arase (en option).
À fixer sur l'arase du bassin. Pour les piscines déjà construites il est à prévoir le descellement des margelles pour pouvoir mettre en place ces attaches.
Disponibles en 4 coloris : Bleu, Sable, Blanc, Gris clair, Gris foncé
Dimensions : épaisseur 7mm
- côté fixation sur l'arase 103mm x 70mm.
- côté attache, intérieur du bassin sous margelles 85mm x70mm.

GARANTIE

Garanties :
- Lames 3 ans
- Pieds + axe 2 ans.

Attention les garanties ne s'appliquent que dans le strict respect des conditions d'installation et d'utilisation imposées par le fabricant.
La lecture des manuels de pose et d'utilisation est impérative.
