Lorsque les températures baissent, il peut devenir frustrant de ne pas pouvoir profiter pleinement de sa piscine.
Pour prolonger la saison de baignade sans exploser sa facture énergétique, l’échangeur de chaleur s’impose comme une solution à la fois efficace et économique.
Dans cet article, nous vous expliquons en détail comment fonctionne un échangeur de chaleur pour piscine, comment l’installer, les avantages de cette technologie, les installations compatibles (ou non) et l'importance de l'isolation thermique.
Comment fonctionne un échangeur de chaleur pour piscine ?
Un échangeur de chaleur transfère l'énergie thermique d'un système de chauffage domestique (chaudière, pompe à chaleur, panneaux solaires, etc.) à l'eau de la piscine.
Deux circuits distincts circulent dans l'échangeur thermique : le circuit primaire (source de chaleur) et le circuit secondaire (eau de la piscine).

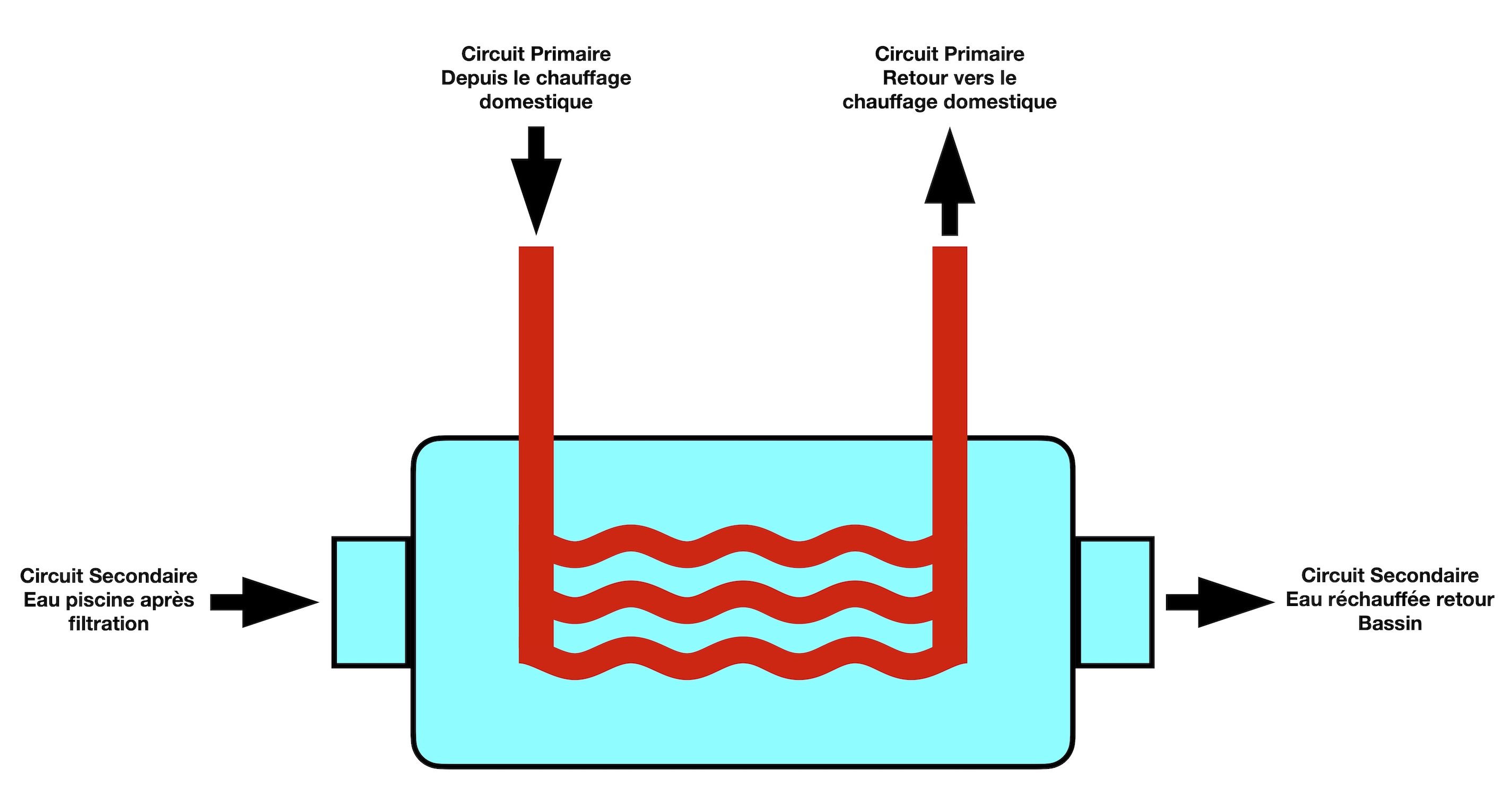

Principe de fonctionnement d'un échangeur de chaleur pour piscine
Circuit primaire : L'eau chaude de votre système de chauffage domestique circule dans un circuit fermé à l'intérieur de l'échangeur.
Circuit secondaire : L'eau de la piscine, plus froide, circule dans un second circuit, également à l'intérieur de l'échangeur.
Transfert de chaleur : La chaleur de l'eau du circuit primaire est transférée à l'eau du circuit secondaire à travers une surface d'échange thermique, généralement en titane ou en inox, deux matériaux résistants à la corrosion.
Réchauffement de l'eau : L'eau de la piscine, ainsi réchauffée, est renvoyée dans le bassin, augmentant progressivement sa température.
Ce processus est continu et permet de maintenir une température agréable dans votre piscine tout au long de la saison de baignade.
Découvrez notre sélection d’échangeurs thermiques dans la catégorie chauffage piscine.
Les différents types d'échangeurs de chaleur pour piscine
Il existe plusieurs types d’échangeurs de chaleur, chacun répondant à des besoins spécifiques en termes de puissance, d’installation et de compatibilité avec les systèmes de chauffage domestique.
Voici les deux grandes familles d’échangeurs les plus couramment utilisés pour chauffer une piscine :
Échangeur tubulaire
C’est le modèle le plus répandu dans le chauffage de piscine.
Il est composé d’un serpentin ou un faisceau de petits tubes (généralement en titane ou en inox) à travers lesquels circule l’eau chaude provenant de la chaudière ou d’un autre système de chauffage.
Ce serpentin ou faisceau est plongé dans un corps où l’eau de la piscine circule depuis le filtre vers la piscine.
Échangeur de chaleur piscine tubulaire avec faisceau de tubes
Ce type d'échangeur offre une très bonne performance thermique, il est compatible avec les systèmes à haute température (chaudière gaz, fioul, pompe à chaleur haute température, etc.).
Sa forme et ses dimensions compactes lui permettent de s'installer dans de nombreux locaux techniques.
S’il est en titane il résiste à tous les traitements désinfectants y-compris l'électrolyse au sel.
Échangeur à plaques
Ce type d’échangeur se compose plaques métalliques (inox ou titane) empilées entre lesquelles circulent l’eau chaude et l’eau de la piscine.
Cette particularité offre une très grande surface d'échange de chaleur permettant à ces appareils un haut rendement thermique et des montées rapides de la température de l'eau du bassin.
Cette gamme d'appareils est largement répandue pour le chauffage de piscines à volume d'eau important.
Échangeurs de chaleur piscine à plaques
Échangeur équipé ou échangeur nu ?

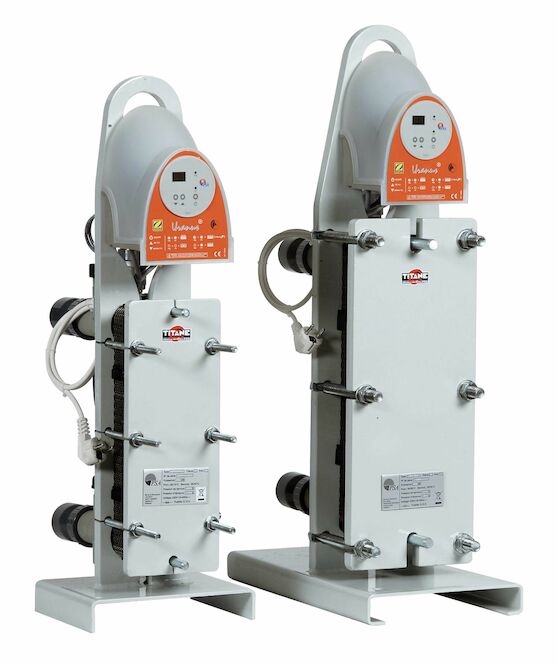

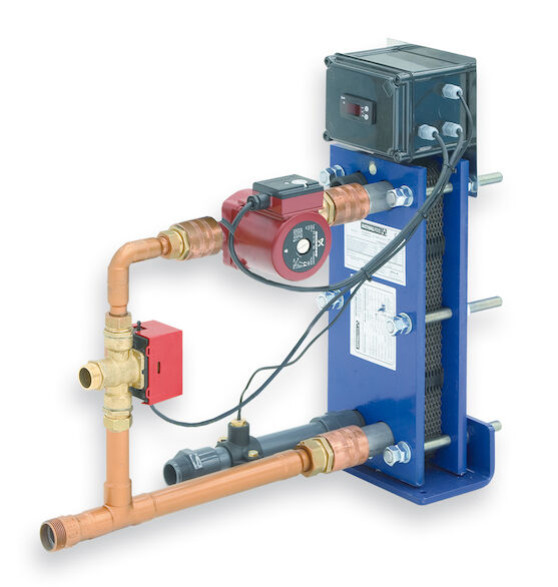

Les modèles dits "équipés" sont fournis avec une pompe de circulation intégrée, un thermostat, un coffret de régulation et parfois des sécurités supplémentaires.
Leur installation est simple, un raccordement au circuit hydraulique de la piscine et une liaison au système de chauffage.
Les modèles "nus" sont vendus seuls sans accessoires.
Ils fonctionnent sur le même principe que les modèles équipés, mais ils nécessitent des équipements annexes pour fonctionner (pompe de circulation, régulation, etc.).
Ils sont idéaux pour les intégrations sur-mesure dans des installations existantes.
Leur installation est plus complexe (besoin de composants complémentaires) et moins accessible pour les particuliers non bricoleurs.

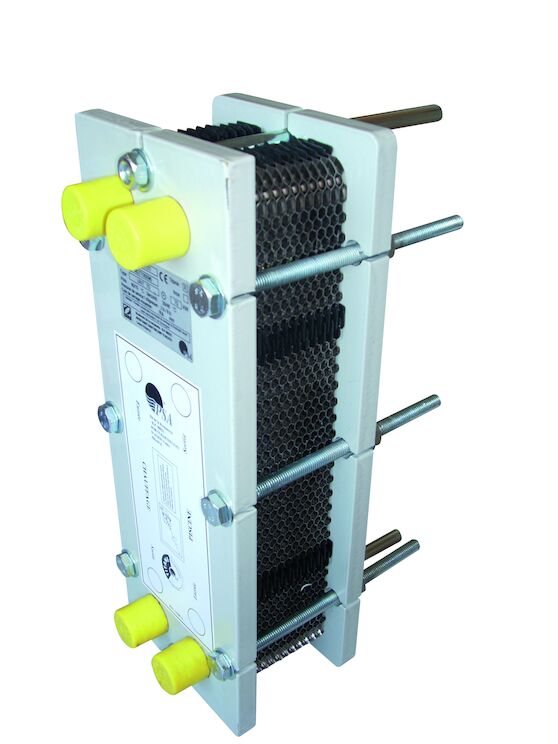

Échangeur de chaleur piscine "nu" à plaques
Comment installer un échangeur de chaleur pour piscine ?
Attention, un échangeur de chaleur s'installe sur le circuit hydraulique du groupe de filtration, en refoulement.
Il se place après le filtre et avant tout dispositif de traitement automatique de l'eau.
L’échangeur thermique doit être installé à proximité de votre système de chauffage principal (chaudière, PAC, etc.) et de votre local technique piscine.
Raccordement au circuit Primaire :
Le circuit primaire correspond à la source de chaleur.
Connectez l'échangeur au circuit de chauffage de votre maison, cela peut nécessiter l'ajout de vannes et de raccords spécifiques.
Si votre dispositif de chauffage est prévu pour la mise en place d'un échangeur pour piscine, un modèle nu peut suffire.
Si vous créez un circuit dédié au chauffage de votre bassin privilégiez un modèle équipé qui dispose de tout l'équipement pour gérer de façon autonome le chauffe de votre piscine.
Raccordement au circuit Secondaire :
Le raccordement se fait sur le circuit de filtration de la piscine, généralement en PVC pression.
Il se positionne après le filtre, sur le circuit de refoulement et avant tout dispositif de traitement automatique de l'eau.
Mise en service : Une fois les raccordements effectués, remplissez les circuits d'eau et mettez en marche le système.
Vérifiez qu'il n'y a pas de fuites et que l'eau circule correctement.
Réglage de la température : Ajustez la température de consigne sur le thermostat de l'échangeur (pour les modèles "équipés") ou sur votre installation spécifique (pour les modèles "nus").
Pourquoi chauffer sa piscine avec un échangeur de chaleur ?
Un échangeur de chaleur est l’un des moyens les plus rapides pour chauffer une piscine, surtout lorsqu’il est couplé à une chaudière performante ou une pompe à chaleur maison.
Il permet de gagner plusieurs degrés en quelques heures.
En utilisant une énergie déjà disponible (gaz, fioul, bois ou pompe à chaleur domestique), vous évitez de surdimensionner un système de chauffage dédié à la piscine. Cela permet de réduire les coûts d’installation et de fonctionnement.
Les échangeurs de chaleur modernes, sont souvent conçus en titane, un matériau ultra-résistant à la corrosion et compatible avec tous les types de traitement de l’eau, y compris l’électrolyse au sel.
En mutualisant les équipements existants et en optimisant leur rendement, l’échangeur permet une approche plus durable du chauffage piscine.
Quelles installations sont compatibles avec un échangeur de chaleur ?
L’un des atouts majeurs de l’échangeur thermique est sa compatibilité avec de nombreuses sources de chaleur :
- Chaudière gaz ou fioul : fonctionnement optimal avec un bon rendement.
- Pompe à chaleur domestique : solution économique et performante.
- Chaudière biomasse ou bois : une solution écologique pour chauffer durablement.
- Installation solaire thermique : pour un chauffage 100% vert et autonome (sous réserve d’un bon ensoleillement).
- Réseaux de chaleur urbains : de plus en plus répandus, surtout dans les zones d’habitat dense.
Quelles installations sont incompatibles avec un échangeur de chaleur ?
Certaines configurations ne sont pas adaptées à l’usage d’un échangeur de chaleur pour piscine :
- Absence de système de chauffage central : Si vous n’avez pas de source de chaleur existante, l’échangeur sera inutile seul.
- Faible puissance thermique disponible : Si votre chaudière est déjà à sa limite pour chauffer la maison, elle ne pourra pas prendre en charge la piscine.
- Système de chauffage inadapté : Certains systèmes de chauffage domestique, comme les poêles à granulés ou les inserts de cheminée, ne sont pas conçus pour être raccordés à un échangeur de chaleur pour piscine.
Certaines pompes à chaleur ne fonctionnant qu'avec du fluide frigorigène.
Il est important de vérifier la compatibilité avant toute installation.
Dans ces différents cas, une pompe à chaleur pour piscine peut être envisagée comme alternative.
Quel modèle d'échangeur de chaleur choisir pour ma piscine ?
La performance de l'échangeur est conditionnée par la température d'eau produite par le circuit primaire.
Plus la température est élevée, plus grande est la puissance de chauffage.
Pour vous y retrouver, les fabricants indiquent sur leurs appareils les puissances possibles (en kW) en fonction des différentes températures produites par les diverses possibilités de chauffage (chaudières, pompes à chaleur, capteurs solaires...).
Ainsi, pour choisir le modèle vous correspondant, vous devez connaitre le volume de votre piscine et la température de votre système de chauffage.
Pour un chauffage efficace, il est généralement admis que pour chauffer 10m3 d'eau il faut 3kW de puissance de chauffage (avec l'utilisation d'une couverture thermique).
Si vous souhaitez des montées en températures rapides, privilégiez les modèles à plaques.
N'hésitez pas à nous contacter, nos conseillers sont à votre disposition pour vous aider dans le choix du modèle adapté à votre configuration et à vos besoins.
Demande de devis pour un échangeur de chaleur piscine
L'importance de l'isolation thermique avec un échangeur de chaleur piscine
Chauffer sa piscine, c’est bien… mais conserver la chaleur, c’est mieux !
Une grande partie des pertes de chaleur d’un bassin provient de l’évaporation, surtout la nuit.
C’est pourquoi il est crucial de couvrir votre piscine avec une couverture isothermique (type bâche à bulles) ou un volet.
Un volet automatique pour piscine sécurise efficacement votre bassin et il limite la déperdition thermique, réduit la consommation énergétique du chauffage et prolonge les effets d’un échangeur de chaleur.
Le combo gagnant pour une baignade confortable… sans exploser votre facture !
En résumé
Chauffer votre piscine avec un échangeur de chaleur présente de nombreux avantages : économies d'énergie, efficacité, durabilité et confort.
Que vous disposiez d'une chaudière, d'une pompe à chaleur ou de panneaux solaires, l'échangeur de chaleur s'adapte à de nombreuses installations.
Pour une isolation thermique optimale, pensez également à équiper votre piscine d'un volet.
